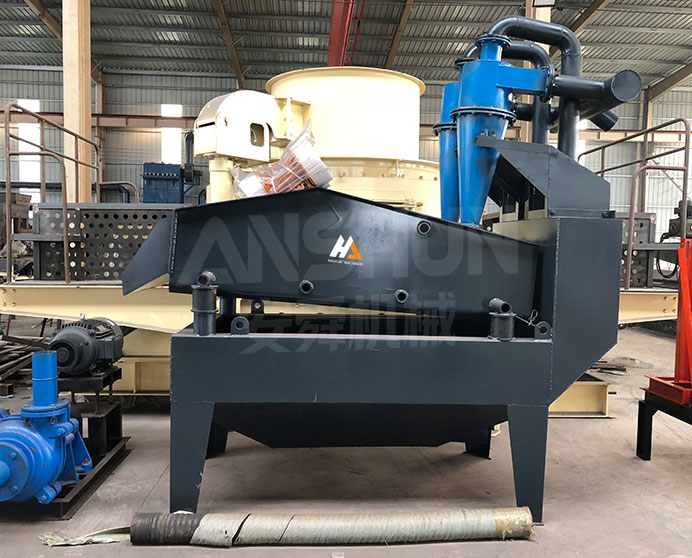

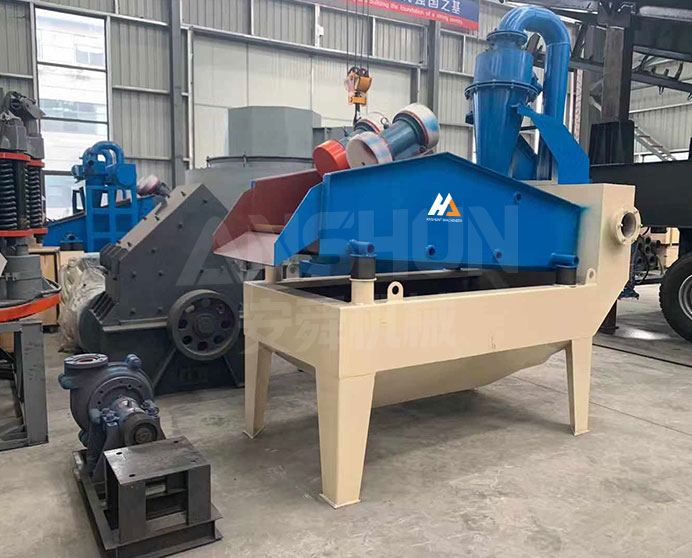

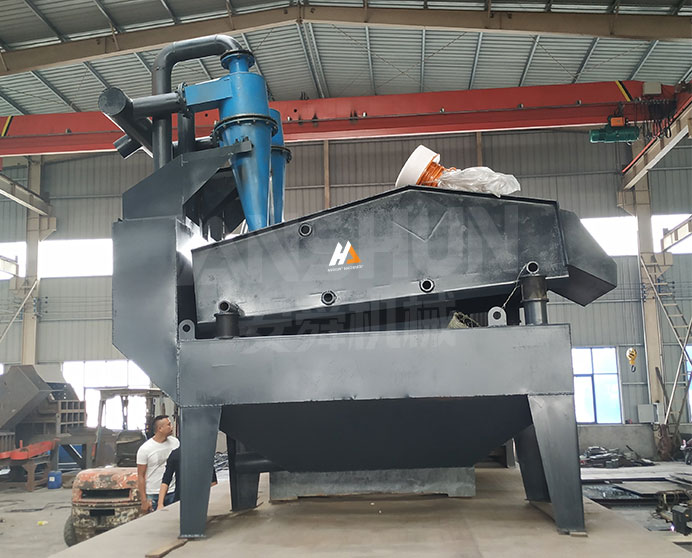

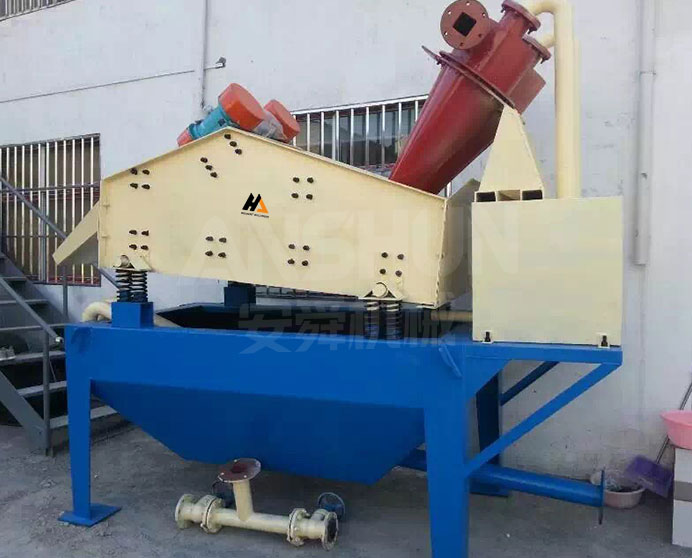

Установка извлечения мелкого песка

Модель: Серия LZ · Промывка песка · Песок и заполнители

Основные параметры

Размер загружаемого материала
≤5 мм
Производительность
30–650 м³/ч
Мощность
8,6–79,5 кВт

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

Что такое установка извлечения мелкого песка?

Установка извлечения мелкого песка LZ представляет собой двухстадийный агрегат, улавливающий и обезвоживающий мелкий песок (обычно 0,075–0,6 мм) из переливного потока пескомоек, дробильных установок и дноуглубительных работ. Без извлечения эта мелкая фракция теряется в пруду-отстойнике — представляя собой как потерю продукта, так и растущую проблему обслуживания по мере заполнения ёмкости пруда. LZ перерабатывает переливную пульпу через гидроциклон, который отделяет мелкий песок центробежной силой и выгружает его в виде сгущённого нижнего продукта на вибрационный обезвоживающий грохот, производя штабелируемый мелкозернистый песок с поверхностной влажностью 12–18%.

Восемь стандартных моделей охватывают диаметры гидроциклонов от 250 мм (LZ250, 30–80 м³/ч) до 1200 мм (LZ1200, 500–650 м³/ч). Высокохромистый пульповый насос из Cr26 и импортные полиуретановые панели грохота являются стандартной спецификацией во всём модельном ряду для минимизации частоты замены изнашиваемых частей при работе с абразивной пульпой мелкого песка.

Подходящие материалы

Пульпа речного песка, пульпа морского песка, пульпа гранитного искусственного песка (M-песка), пульпа известняковых отсевов дробления, промывочный перелив аллювиального гравия, тонкие хвосты углеобогащения, пульпа гидротранспорта земснаряда, пульпа кварцитового и полевошпатового мелкого песка

Отрасли применения

Производство щебня и бетонного песка, карьерные заводы искусственного песка, дноуглубление рек и морского дна, снабжение товарным бетоном и сухими строительными смесями, углеобогащение, переработка строительных отходов, переработка стекольного сырья

Технические характеристики

Модель	Пульповый насос		Спецификация сепаратора (мм)	Материал грохота	Мощность (кВт)	Производительность (м³/ч)	Масса (кг)
Модель	Мощность (кВт)	Материал	Спецификация сепаратора (мм)	Материал грохота	Мощность (кВт)	Производительность (м³/ч)	Масса (кг)
LZ250	7.5-11	Cr26	250	Импортный полиуретан	2×0.55	30-80	2050
LZ300	11-15	Cr26	300	Импортный полиуретан	2×0.75	40-100	2200
LZ350	15	Cr26	350	Импортный полиуретан	2×0.75	70-130	2555
LZ550	15-22	Cr26	550	Импортный полиуретан	2×1.1	100-220	3250
LZ650	18.5-30	Cr26	650	Импортный полиуретан	2×1.1	120-272	3945
LZ750	37-55	Cr26	750	Импортный полиуретан	2×1.5	180-350	4900
LZ900	55-65	Cr26	900	Импортный полиуретан	2×2.2	250-500	5650
LZ1200	60-74	Cr26	1200	Импортный полиуретан	2×2.5	500-650	6750

Ключевые особенности и преимущества

Высокохромистый пульповый насос из Cr26

Центробежный пульповый насос имеет проточную часть, футерованную белым чугуном Cr26 — содержание хрома 26% обеспечивает твёрдость по Бринеллю 600–700 HB, что в три-пять раз превышает срок службы корпусов насосов из стандартного чугуна при работе с песчано-гравийной пульпой. Насос поддерживает стабильный напор и расход во всём диапазоне крупности частиц мелкого песка без забивания.
Импортный полиуретановый обезвоживающий грохот

Обе деки обезвоживающего грохота оснащены импортными полиуретановыми панелями с твёрдостью 65 по Шору А. Полиуретан сочетает абразивную стойкость, примерно в десять раз превышающую стойкость плетёной проволочной сетки, с присущей ему гибкостью, которая под воздействием вибрации самоочищается от забивающих частиц. Срок службы грохота на речном песке обычно превышает 4000 рабочих часов до необходимости замены панелей.

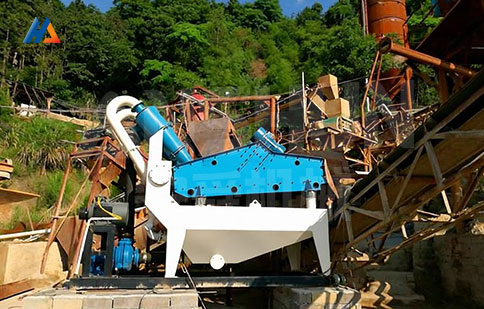

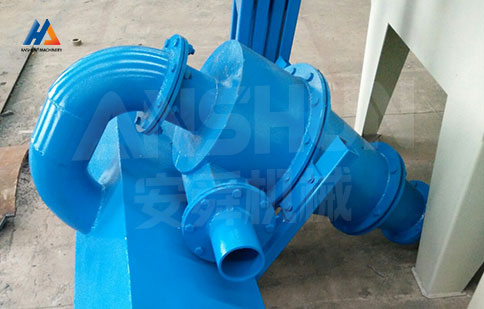

Гидроциклонное отделение мелкого песка

Цилиндрическо-конический гидроциклон отделяет мелкий песок от питающей пульпы центробежной силой без движущихся частей. Давление питания, создаваемое пульповым насосом, тангенциально разгоняет пульпу в корпус циклона; мелкий песок концентрируется в нижнем продукте и выгружается на обезвоживающий грохот, в то время как осветлённая вода выходит через сливной патрубок вихревого искателя. Граничная крупность разделения регулируется диаметром циклона — восемь моделей LZ охватывают диаметры циклонов от 250 до 1200 мм.

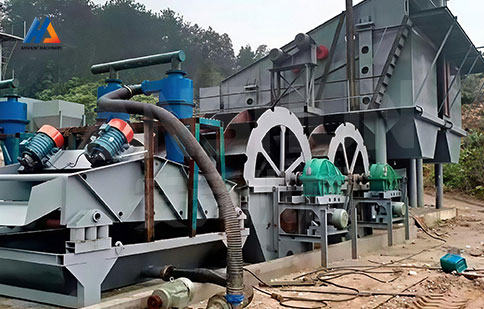

Двухмоторный вибрационный обезвоживающий грохот

Два встречно-вращающихся вибрационных двигателя создают линейно-направленную возбуждающую силу по всей деке грохота, совмещая обезвоживание и транспортировку за один проход. Двухмоторная компоновка обеспечивает равномерную амплитуду по всей ширине деки, гарантируя равномерный дренаж и однородно увлажнённый продукт на выгрузке. Стандартная мощность привода грохота варьируется от 2×0,55 кВт (LZ250) до 2×2,5 кВт (LZ1200).

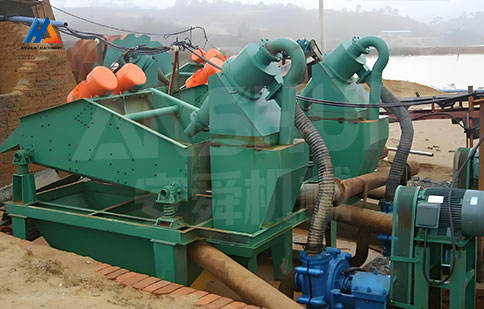

Восемь стандартных моделей, 30–650 м³/ч

Серия LZ охватывает восемь диаметров гидроциклонов от 250 до 1200 мм, обслуживая производительность по переработке пульпы от 30 м³/ч в малых установках или применениях обезвоживания до 650 м³/ч в крупнообъёмных операциях промывки заполнителей и дноуглубления. Все модели имеют одинаковый монтажный интерфейс и электрическую спецификацию, упрощая замену или модернизацию производительности.

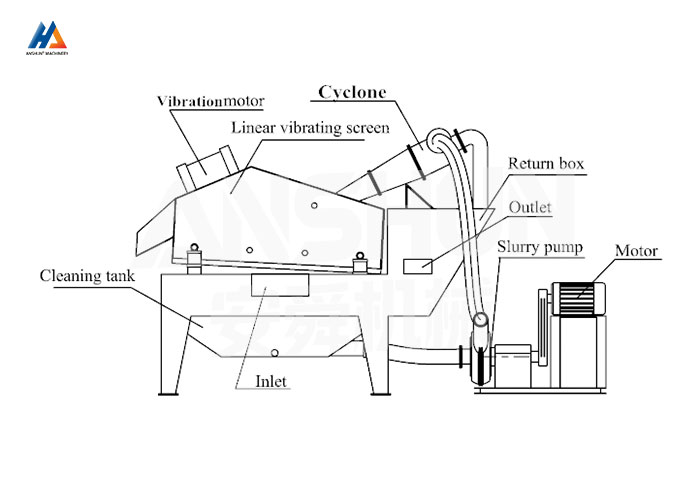

Каков принцип работы установки извлечения мелкого песка?

Переливная пульпа из расположенной выше по потоку пескомойки или зумпфа промывочной установки всасывается пульповым насосом из Cr26, который подаёт питание под давлением на вход гидроциклона при 0,05–0,15 МПа в зависимости от модели и требуемой граничной крупности. Внутри гидроциклона пульпа под давлением поступает тангенциально в цилиндрический питающий патрубок, создавая высокоскоростной спиральный поток. Центробежное ускорение - обычно от 50 до 200-кратного ускорения силы тяжести в зависимости от диаметра циклона — расслаивает пульпу: более грубые и плотные частицы мелкого песка мигрируют наружу к стенке циклона и по спирали вниз к нижней насадке, в то время как тонкие глинистые частицы и осветлённая вода мигрируют внутрь и выходят вверх через перелив вихревого искателя.

Нижний продукт — концентрированный поток песчаной пульпы — выгружается вниз на загрузочный конец полиуретанового обезвоживающего грохота. Два встречно-вращающихся вибрационных двигателя создают линейно-направленное транспортирующее усилие, перемещающее песок к разгрузочной кромке, в то время как вода дренируется через отверстия грохота в поддон. Обезвоженный мелкий песок выходит с поверхностной влажностью 12–18% и падает на продуктовый конвейер. Осветлённый перелив из вихревого искателя циклона и дренажная вода из поддона грохота направляются обратно в пруд-отстойник или рециркулируют в систему промывочной воды в зависимости от схемы площадки.

Запросить цену

ЧЗВ

Какой диапазон крупности извлекает серия LZ и какова граничная точка разделения?

Граничная точка разделения гидроциклона (d50 — крупность частиц, извлекаемая с эффективностью 50%) зависит от диаметра циклона, давления питания и плотности пульпы. Для ориентира, LZ250 работает при d50 приблизительно 45–75 мкм, извлекая большую часть материала крупнее 0,1 мм; LZ1200 работает при d50 приблизительно 100–150 мкм, подходит для извлечения более грубого мелкого песка или обезвоживания больших объёмов, где приемлема более высокая граничная точка. Для применений, требующих извлечения очень тонкого материала (класс -75 мкм), рекомендуется многогидроциклонная компоновка или модель LZ меньшего диаметра при меньшей производительности.

Как долго служит насос из Cr26 и каковы интервалы замены?

На пульпе речного песка и аллювиального гравия (d50 приблизительно 0,2–0,5 мм, плотность пульпы 1,2–1,4 т/м³) компоненты проточной части из Cr26 обычно работают 3000–5000 часов до замены рабочего колеса и футеровки улиты. На более твёрдых и абразивных материалах (гранитная мелочь, кварцитовый песок) этот срок сокращается до 1500–2500 часов. Рекомендуется держать по одному запасному рабочему колесу и комплекту футеровки на агрегат в складском запасе на площадке и планировать проверки с замером износа с интервалом 500 часов.

Можно ли добавить агрегат LZ к существующей промывочной установке без строительных доработок?

Да. Серия LZ спроектирована как автономная установка на салазках. Требуется ровная, горизонтальная площадка (бетонная или из уплотнённого гравия), рассчитанная на вес агрегата, подключение электропитания к суммарной нагрузке двигателей и линия подачи пульпы от переливного зумпфа промывочной установки. В большинстве случаев капитальные строительные работы не требуются. Пульповый насос жёстко соединён с агрегатом, а длина питающей трубы от зумпфа до входа насоса должна быть не более 3 м во избежание кавитации при высоких расходах.

Предоставляется ли поддержка при вводе в эксплуатацию на месте?

Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
