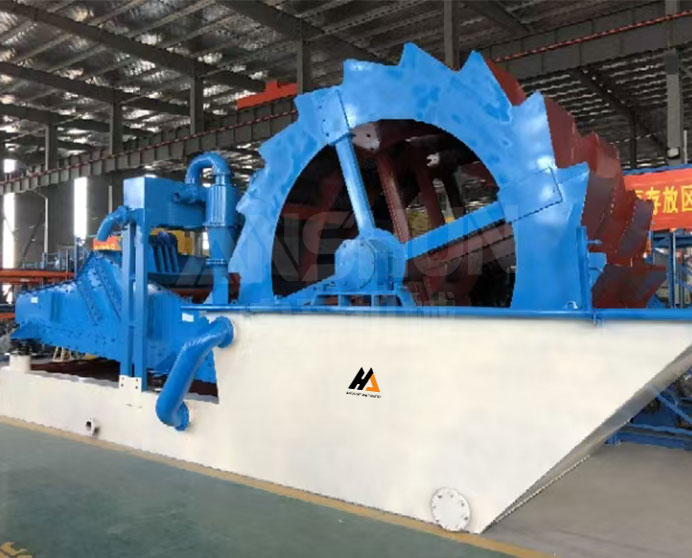

Установка интегрированной промывки песка и извлечения мелкого песка

Модель: Серия XSHJX · Промывка песка · Песок и заполнители

Основные параметры

Размер загружаемого материала
≤10 мм
Производительность
20–180 т/ч
Мощность
1,5–18,5 кВт

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

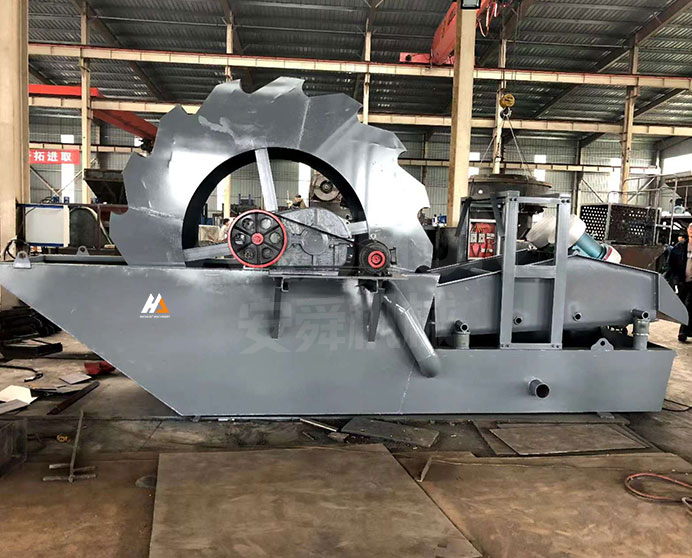

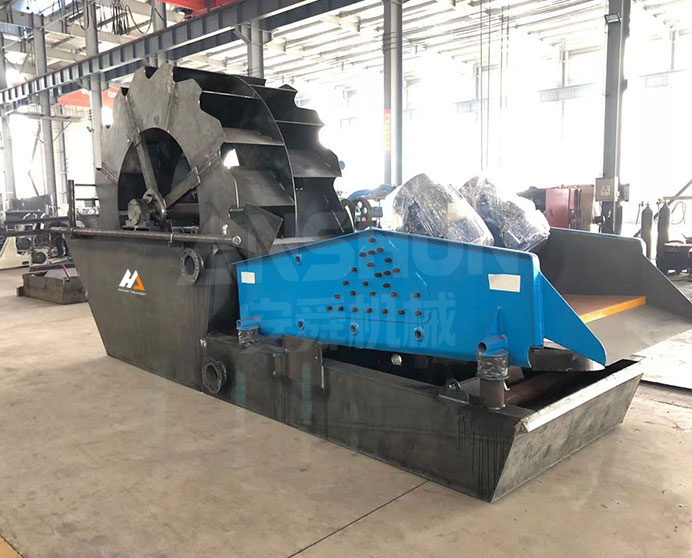

Что такое интегрированная установка промывки песка и извлечения мелкого песка?

Интегрированная установка промывки песка и извлечения мелкого песка XSHJX объединяет три технологические стадии — колёсную промывку песка, гидроциклонное отделение мелкого песка и вибрационное обезвоживание — в единый предварительно собранный агрегат. Обычные линии промывки заполнителей теряют 8–20% фракции -0,3 мм в поток водослива и пруд-отстойник; XSHJX улавливает этот материал, обезвоживает его и выгружает в виде товарного мелкозернистого песка вместе с промытым грубым песком.

Пять стандартных моделей (XSHJX-2630–XSHJX-3070) обслуживают производительность от 20 т/ч для малых карьеров или переработки вторсырья до 180 т/ч на высокопроизводительных щебёночных заводах, с выходом извлечённого мелкого песка от 1 до 20 т/ч. Однокорпусная конструкция исключает межблочные трубопроводы, отдельные фундаменты и дополнительные насосные станции, которые потребовались бы для многомашинного эквивалента, значительно сокращая монтажную площадь и затраты на строительные работы.

Подходящие материалы

Речной песок, морской песок, горный песок, искусственный песок VSI (M-песок), гранитные отсевы дробления, известняковые отсевы дробления, вторичный бетонный отсев, кварцевый песок, полевошпатовый песок

Отрасли применения

Производство щебня и бетонного песка, карьерные заводы искусственного песка, производство товарного бетона и сухих строительных смесей, строительство автомагистралей, железных дорог и гидротехнических сооружений, переработка стекольного сырья, переработка строительных отходов и извлечение заполнителя

Технические характеристики

Модель	XSHJX-2630	XSHJX-2635	XSHJX-3050	XSHJX-3060	XSHJX-3070
Двигатель (кВт)	7.5KW/set 15KW/set 1.5KW/set(2)	7.5KW/set 18.5kW/set 1.5KW/set(2)	15KW/set 18.5KW/set 2.2KW/set(2)	15KW/set 15KW/set(2) 2.2KW/set(2)	18.5KW/set 18.5KW/set(2) 2 . 2KW/set(2)
Производительность (т/ч)	20-50	20-50	50-120	50-120	120-180
Производительность по мелкому песку (т/ч)	1-3	3-8	3-8	10-18	12-20
Водопереработка (м³/ч)	30-100	80-110	80-120	130-200	180-300
Габаритные размеры (мм)	5720×2125×2670	5720×2125×2850	6300×2686×2750	6300×2686×2900	6300×2686×3000

Ключевые особенности и преимущества

Интегрированная конструкция «три в одном»

XSHJX объединяет колёсную пескомойку, гидроциклонную установку извлечения мелкого песка и обезвоживающий вибрационный грохот на единой конструкционной раме. Исключение отдельных трубопроводов и строительных работ, необходимых для соединения автономных блоков, сокращает монтажную площадь, затраты на строительство и время ввода в эксплуатацию по сравнению с эквивалентными многомашинными линиями.

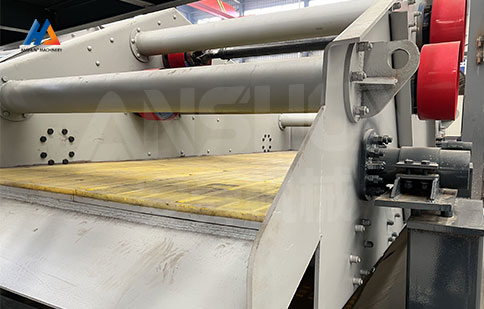

Гидроциклонное извлечение мелкого песка

Переливная промывочная вода из колёсной мойки — несущая мелкий песок фракции -0,15 мм, который в противном случае был бы потерян в пруду-отстойнике, — подаётся под давлением шламовым насосом в батарею гидроциклонов. Циклон отделяет мелкий песок от пульповой воды центробежной силой и выгружает сгущённый нижний продукт на обезвоживающий грохот, извлекая от 1 до 20 т/ч товарного мелкого заполнителя в зависимости от модели.

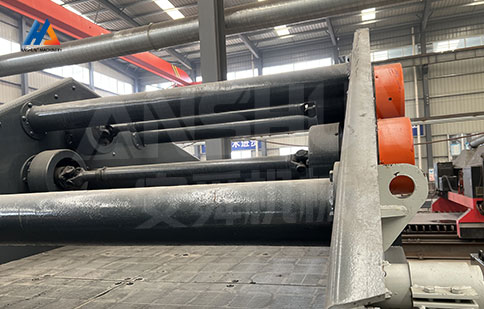

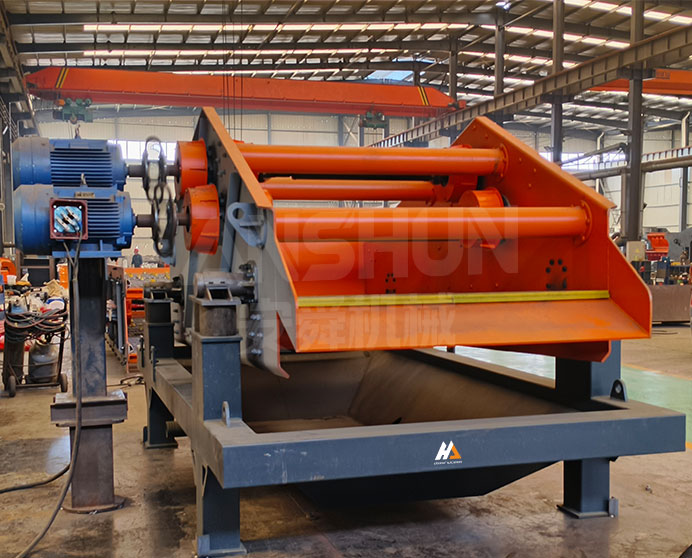

Высокочастотный обезвоживающий вибрационный грохот

Линейно-движущийся обезвоживающий грохот работает на высокой частоте для одновременного удаления влаги как из промытого грубого песка, так и из извлечённого мелкого песка. Выгружаемый продукт обычно достигает 12–18% поверхностной влажности — штабелируемый и транспортируемый без дополнительной сушки в большинстве климатических условий.

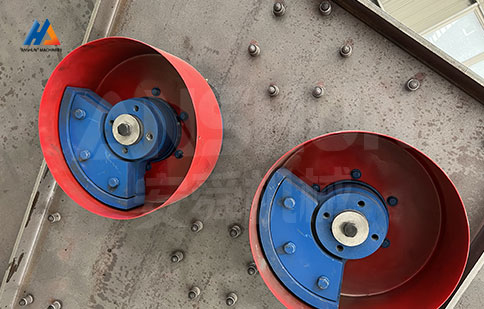

Регулируемый переливной водослив и давление в циклоне

Операторы независимо регулируют высоту переливного водослива колёсной мойки и давление подающего насоса гидроциклона для настройки модуля крупности грубого продукта и степени извлечения мелкого песка в широком диапазоне гранулометрического состава питания без остановки машины.

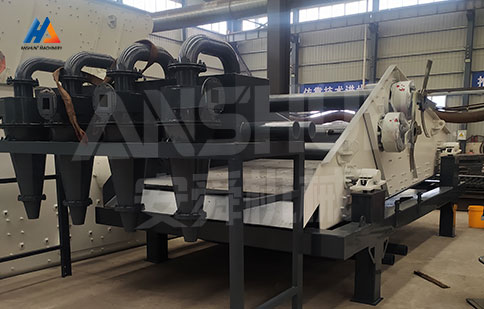

Компактная площадь основания, единая точка подключения

Все пять моделей размещаются в плановом габарите 6300 × 2686 мм. Подключения питания, выгрузки, электропитания и воды предварительно подведены к стандартизированным единым точкам на раме, ускоряя подключение на площадке и упрощая перемещение между уступами карьера или проектными площадками.

Каков принцип работы интегрированной установки промывки песка и извлечения мелкого песка?

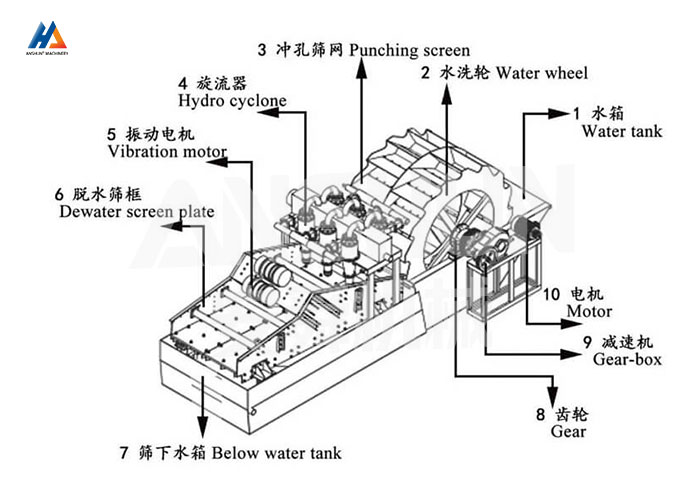

Исходный материал поступает в ванну колёсной мойки через загрузочный жёлоб. Вращающееся рабочее колесо взмучивает песок в промывочной воде, высвобождая глину, ил и органические примеси. Промытый грубый песок поднимается ковшами рабочего колеса, обезвоживается и выгружается на расположенный выше обезвоживающий грохот. Загрязнённая переливная вода — несущая мелкопесчаную фракцию -0,3 мм и глину — выходит из ванны мойки и стекает в зумпф под установкой.

Шламовый насос забирает перелив из зумпфа и подаёт его под давлением в батарею гидроциклонов. Внутри каждого циклона центробежная сила расслаивает пульпу: мелкий песок концентрируется в нижнем продукте и выгружается вниз на обезвоживающий грохот; осветлённая вода выходит через сливной патрубок в верхней части циклона и направляется обратно в отстойную систему. На обезвоживающем грохоте как промытый грубый песок (из колёсной мойки), так и извлечённый мелкий песок (из нижнего продукта циклона) одновременно обезвоживаются высокочастотным линейно-движущимся вибрационным механизмом. Два продукта выгружаются раздельно или смешиваются на общий выходной конвейер в зависимости от компоновки установки. Осветлённая вода грохота рециркулирует обратно в бак промывочной воды.

Запросить цену

ЧЗВ

Чем XSHJX отличается от приобретения колёсной мойки и установки извлечения мелкого песка по отдельности?

Отдельные колёсная мойка и установка извлечения мелкого песка требуют независимых строительных фундаментов, межблочных трубопроводов и насосных станций, отдельных электрических панелей, а также квалифицированного монтажника для выверки и ввода в эксплуатацию двух машин. XSHJX поставляется как предварительно собранный, предварительно обвязанный трубами, предварительно подключённый агрегат на единой раме — строительные работы ограничиваются ровной бетонной плитой и анкерными болтами, а ввод в эксплуатацию обычно занимает один-два дня. Для предприятий, где простой и сложность площадки являются ключевыми проблемами, интегрированная машина является стандартной рекомендацией.

Что происходит с водой, сбрасываемой с обезвоживающего грохота?

Обезвоживающий грохот сбрасывает осветлённую переливную воду обратно в бак промывочной воды для рециркуляции и выгружает небольшой объём пульпы — несущей ультратонкую фракцию -75 мкм — в пруд-отстойник. Перелив гидроциклона (очень тонкая глина и вода) также направляется в пруд. Для площадок с жёсткими разрешёнными лимитами сброса рекомендуется система дозирования флокулянта на питании пруда для ускорения осаждения.

Можно ли регулировать степень извлечения мелкого песка без остановки машины?

Да. Скорость шламового насоса (при установленном ПЧ) и давление подачи в циклон совместно управляют граничной крупностью разделения и плотностью нижнего продукта. Повышение давления насоса извлекает более тонкий материал; его снижение уменьшает выход мелкого песка и повышает прозрачность осветлённого перелива. Высота водослива колёсной мойки регулируется независимо для задания содержания мелкой фракции в грубом продукте. Все регулировки выполняются на работающей машине.

Предоставляется ли поддержка при вводе в эксплуатацию на месте?

Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
