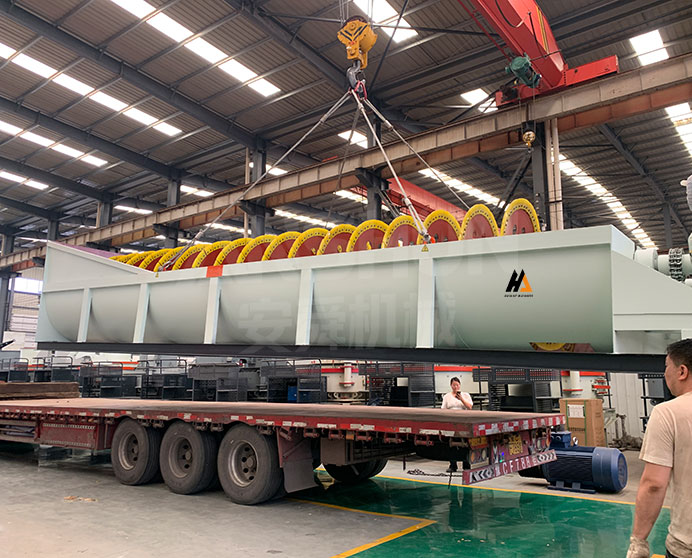

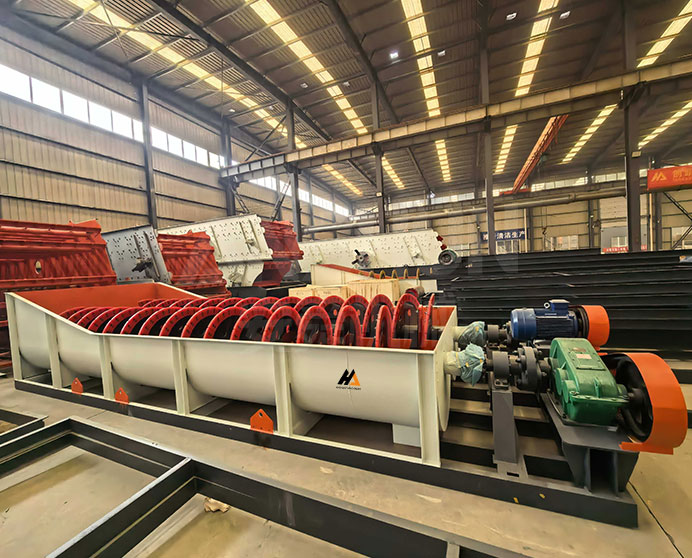

Шнековая пескомойка

Модель: Серия LSX · Промывка песка · Песок и заполнители

Основные параметры

Размер загружаемого материала
≤10 мм
Производительность
15–280 т/ч
Мощность
7,5–60 кВт

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

Что такое шнековая пескомойка?

Шнековая пескомойка LSX / 2LSX — это наклонный желоб со спиральным шнеком, предназначенный для очистки мелкого заполнителя крупностью 0–10 мм перед его использованием в бетонном, асфальтовом или растворном производстве. Исходный материал поступает в нижний конец наклонной стальной ванны, где вращающийся шнек транспортирует и взмучивает песок через промывочную воду, разбивая комки глины и высвобождая мелкий ил и органические примеси. Чистый песок транспортируется вверх по наклону, обезвоживается и выгружается в верхнем конце; загрязнённая промывочная вода переливается через регулируемый водослив сзади.

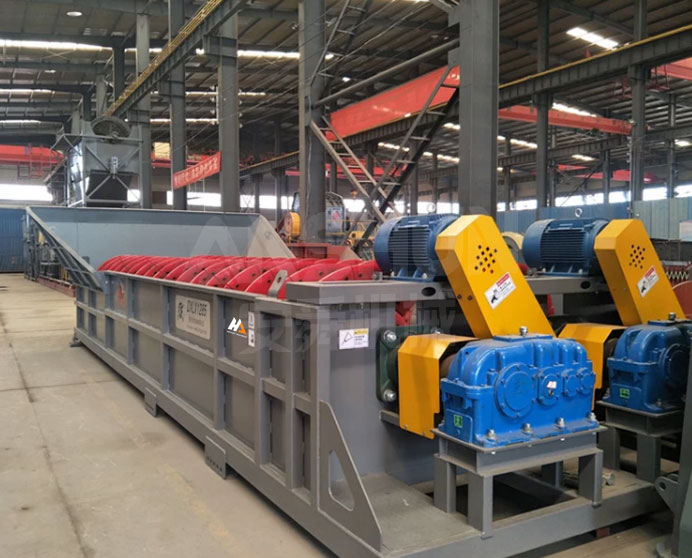

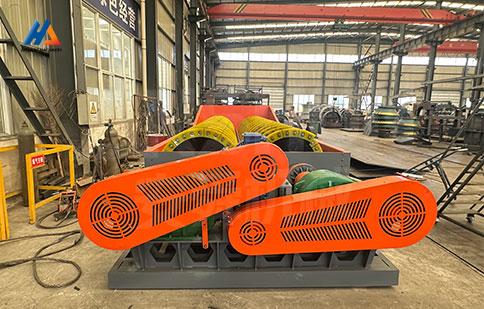

Линейка охватывает восемь стандартных моделей: четыре одношнековых установки LSX (LSX760–LSX1575) на 15–120 т/ч и четыре двухшнековых установки 2LSX (2LSX1500–2LSX3000) на 60–280 т/ч. Двухшнековая конфигурация удваивает производительность за счёт двух параллельных шнеков в общей ванне — предпочтительное решение для высокопроизводительных щебёночных заводов, где одношнековая мойка большого диаметра вышла бы за практические пределы габаритов оборудования.

Подходящие материалы

Речной песок, морской песок, горный песок, искусственный песок VSI, гранитные отсевы дробления, известняковые отсевы дробления, вторичный бетонный отсев, кварцевый песок, полевошпатовый песок

Отрасли применения

Производство щебня и бетонного песка, карьерные заводы искусственного песка, производство товарного бетона и строительных растворов, строительство автомагистралей, железных дорог и гидротехнических сооружений, переработка стекольного сырья, переработка строительных отходов

Технические характеристики

Модель	LSX760	LSX1075	LSX1275	LSX1575	2LSX1500	2LSX2000	2LSX2400	2LSX3000
Количество шнеков (шт.)	1	1	1	1	2	2	2	2
Диаметр шнека (мм)	750	1000	1200	1500	750×2	1000×2	1200×2	1500×2
Длина ванны (мм)	6000	7500	7500	7500	6000	7500	7500	7500
Крупность питания (мм)	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Производительность (т/ч)	15-30	30-50	50-80	80-120	60-80	80-150	150-220	180-280
Скорость шнека (об/мин)	18	18	16	16	18	18	16	16
Требуемая мощность (кВт)	7.5	15	18.5	30	7.5×2	15×2	18.5×2	30×2

Ключевые особенности и преимущества

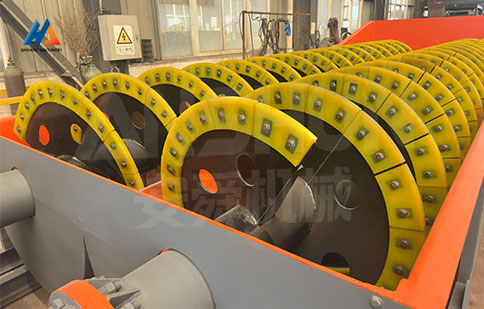

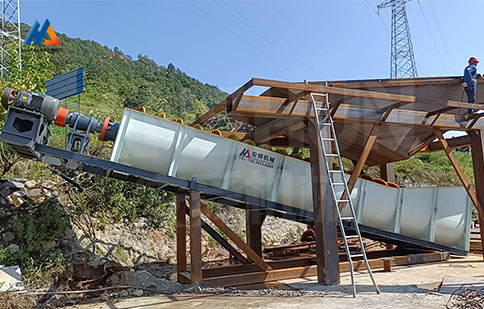

Конструкция с двойным спиральным рабочим колесом

Одношнековая (LSX) и двухшнековая (2LSX) конфигурации используют одинаковую геометрию спирального шнека, обеспечивая тщательное взмучивание и послойную промывку во всём диапазоне производительности от 15 до 280 т/ч.
Герметизированные подшипники на консистентной смазке

Все корпуса подшипников изолированы от пульповой среды многоступенчатыми манжетными уплотнениями и заполнены высококонсистентной смазкой, исключая попадание воды и значительно продлевая межсервисные интервалы по сравнению с конструкциями конкурентов с открытым корпусом.
Регулируемый разгрузочный водослив

Регулируемый по высоте переливной водослив в задней части ванны позволяет операторам устанавливать баланс между извлечением мелкой фракции и чистотой промывки без остановки машины — критически важно для соблюдения меняющихся спецификаций продукта в течение смен.

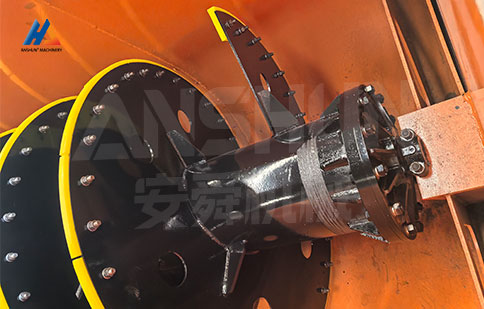

Низкоскоростной высокомоментный привод

Работая на скорости всего 16–18 об/мин, шнек оказывает мягкое механическое воздействие на песок, сохраняя форму зёрен и снижая разрушение. Редуктор с высоким передаточным отношением эффективно передаёт крутящий момент с минимальным тепловыделением и низким уровнем шума.
Прочная сварная стальная ванна

Ванна изготовлена из толстолистовой конструкционной стали и футерована изнутри в зонах износа. Все внешние элементы конструкции обработаны антикоррозионной защитой. Большая длина ванны 6000–7500 мм обеспечивает увеличенное время удержания для тщательной промывки питания с высоким содержанием глины.

Каков принцип работы шнековой пескомойки?

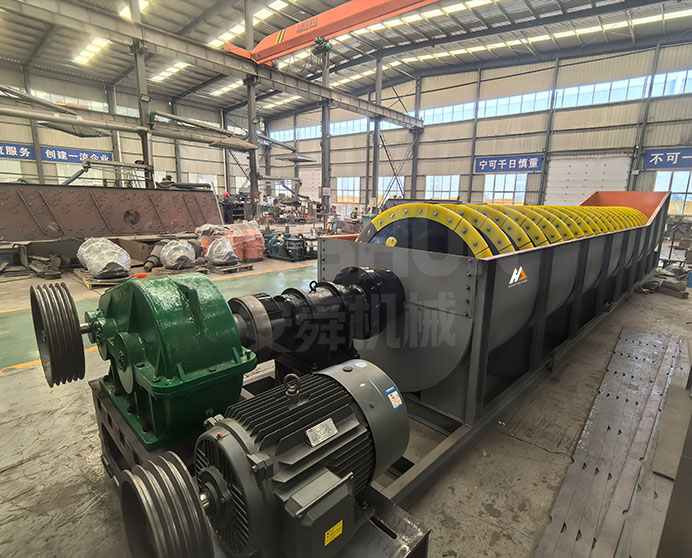

Питающий песок поступает в нижний конец наклонной ванны через загрузочную коробку и падает в заполненную водой зону промывки. Двигатель приводит шнековый вал через высокопередаточный редуктор, вращая спиральный шнек со скоростью 16–18 об/мин. При вращении шнек взмучивает песчано-водяную пульпу, разбивая глинистые комки и переводя мелкий ил и органические частицы во взвешенное состояние в промывочной воде. Спиральная геометрия одновременно транспортирует песок вверх по ванне с контролируемой скоростью.

По мере продвижения песка вверх по наклону выше уровня воды избыточная вода стекает обратно через зазоры шнека в зону промывки. Песок продолжает движение к приподнятому разгрузочному порогу и падает на продуктовый конвейер полностью обезвоженным. Загрязнённая промывочная вода — несущая взвешенный ил, глину и мелкую фракцию — переливается через регулируемую пластину водослива в задней части ванны и отводится в систему отстаивания. Поднятие водослива удерживает более тонкий материал в потоке продукта; его опускание увеличивает отвод мелкой фракции. Герметизированные подшипниковые узлы на обоих концах шнекового вала предотвращают попадание воды на протяжении всей непрерывной работы.

Запросить цену

ЧЗВ

В чём разница между одношнековой (LSX) и двухшнековой (2LSX) пескомойкой?

Одношнековые модели LSX используют один спиральный шнек в одной ванне, охватывая 15–120 т/ч. Двухшнековые модели 2LSX размещают два параллельных шнека в общей ванне, примерно удваивая производительность до 60–280 т/ч при той же длине занимаемой площади. Обе модели имеют одинаковую механическую архитектуру и запасные части — различаются только ширина ванны и количество приводов, что упрощает складской запас для предприятий, эксплуатирующих оба типа.

Чем шнековая пескомойка отличается от колёсной (ковшово-импеллерной) пескомойки?

Шнековая мойка использует вращающийся спиральный шнек для транспортировки, взмучивания и обезвоживания песка вдоль наклонной ванны. Она справляется с более высокими скоростями подачи и лучше подходит для питания с высоким содержанием глины или ила, требующего длительного взмучивания. Колёсная мойка использует большое рабочее колесо с подъёмными ковшами и мягче воздействует на продукт, с несколько меньшими потерями мелкой фракции. Для задач промывки грубого песка или лёгкой промывки при умеренной производительности колёсная мойка может быть предпочтительнее; для высокой производительности или сильно загрязнённого питания шнековая мойка является стандартным выбором.

Каков ожидаемый унос мелкого песка через водослив?

При стандартной настройке водослива серия LSX / 2LSX теряет приблизительно 8–18% фракции -0,15 мм. Для применений, где извлечение мелкого песка коммерчески важно, дополните шнековую мойку системой извлечения мелкого песка (батарея гидроциклонов плюс обезвоживающий грохот) на потоке водослива для улавливания и обезвоживания мелкой фракции до её попадания в пруд-отстойник.

Предоставляется ли поддержка при вводе в эксплуатацию на месте?

Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
