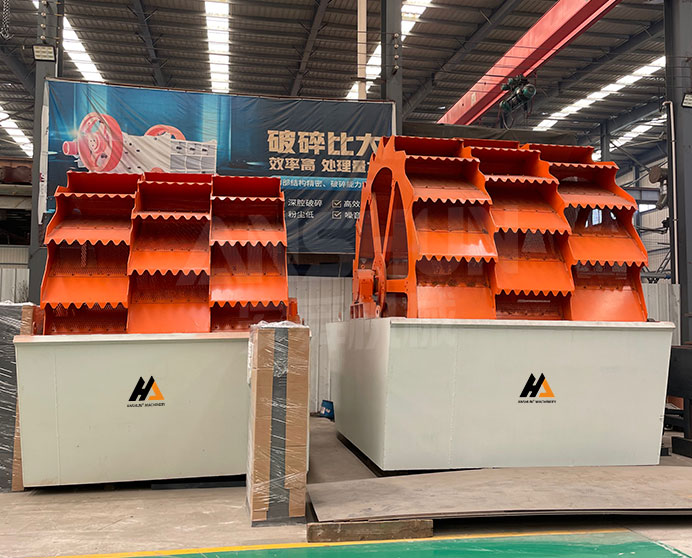

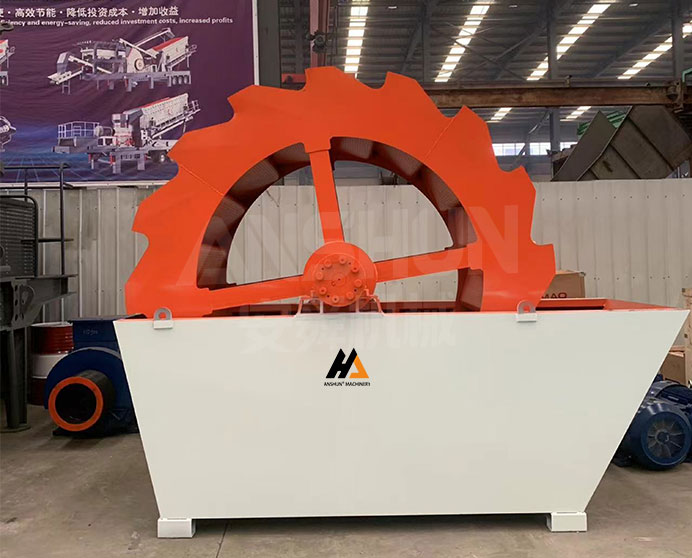

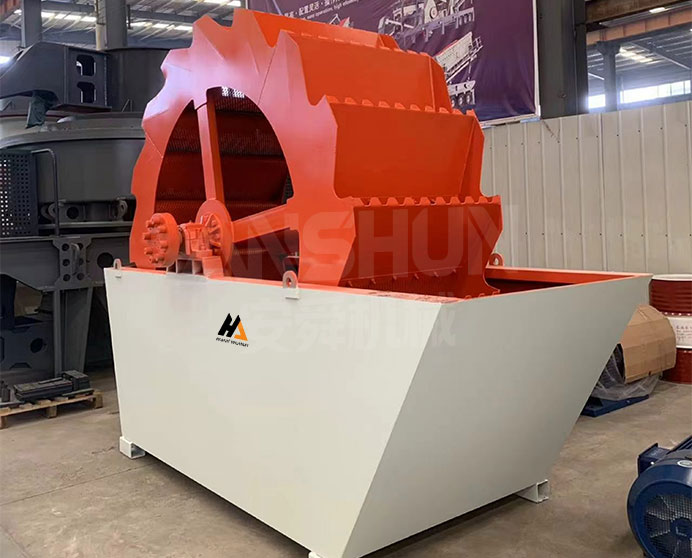

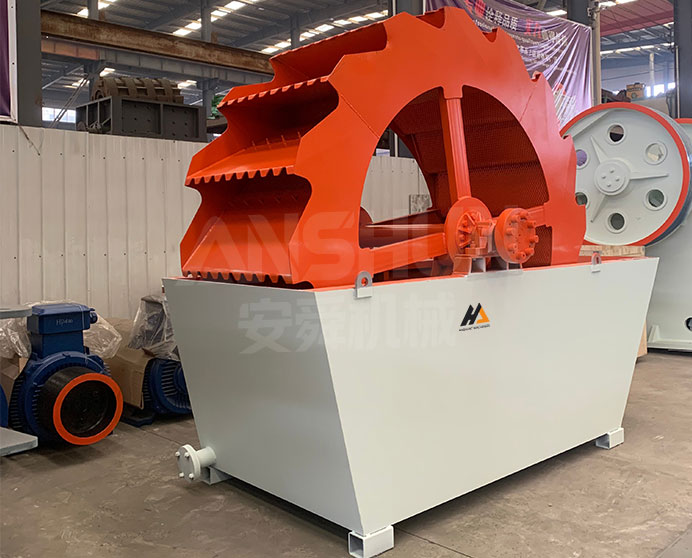

Колёсная пескомойка

Модель: Серия XSD · Промывка песка · Песок и заполнители

Основные параметры

Размер загружаемого материала
≤10 мм
Производительность
30–160 т/ч
Мощность
11–18,5 кВт

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

Что такое колёсная пескомойка?

Колёсная пескомойка XSD — это большерабочее колесо с водяной ванной для промывки заполнителей, предназначенное для очистки природного песка, искусственного песка и отсевов дробления крупностью 0–10 мм перед их использованием в бетонном, асфальтовом или растворном производстве. Материал поступает в наклонный бак, где вращающееся рабочее колесо взмучивает пульпу и поднимает промытый продукт через разгрузочную кромку, в то время как мелкая фракция и глина переливаются через регулируемый водослив.

Четыре стандартные модели — XSD2816, XSD3021, XSD3024 и XSD3624 — охватывают потребности в производительности от 30 т/ч для малых карьеров или переработки вторсырья до 160 т/ч для крупных щебёночных заводов. Колёсная пескомойка является предпочтительным решением для очистки мелкого заполнителя для природного речного песка, отсевов VSI-дробилок и вторичных отсевов от переработки строительных отходов, где приоритетом являются сохранение формы продукта и низкие потери мелкой фракции.

Подходящие материалы

Речной песок, морской песок, горный песок, отсевы VSI-дробилок, гранитный песок, известняковый песок, вторичный бетонный отсев, шлаковый песок, кварцевый песок

Отрасли применения

Производство щебня и бетонного песка, карьерные дробильно-песчаные заводы, строительство автомагистралей и железных дорог, производство товарного бетона и строительных растворов, переработка строительных отходов, производство сухих строительных смесей

Технические характеристики

Модель	XSD2816	XSD3021	XSD3024	XSD3624
Спецификация рабочего колеса (наружный диаметр × ширина)	φ2800×1600	φ3000×2100	φ3000×2400	φ3000×2400
Скорость рабочего колеса (об/мин)	1.177-2.47	1.62-2.47	1.62-2.47	1.179-2.47
Макс. размер куска питания (мм)	10	10	10	10
Производительность (т/ч)	30~60	80~130	90~160	90~160
Мощность (кВт)	11	15	15	18.5
Модель редуктора	ZQ60-50-I-z	ZQ400+ZQ250	ZQ500+ZQ250	ZQ650+ZQ400
Габаритные размеры (Д×Ш×В) (мм)	3540×3000×2880	3830×3480×3050	3830×3800×305	4460×4350×3658

Ключевые особенности и преимущества

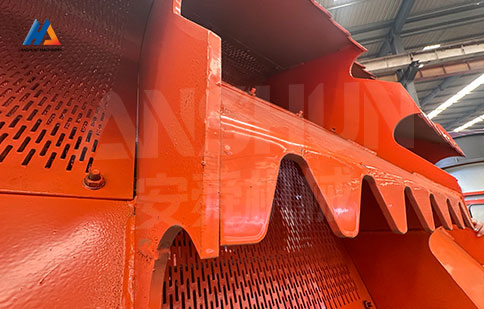

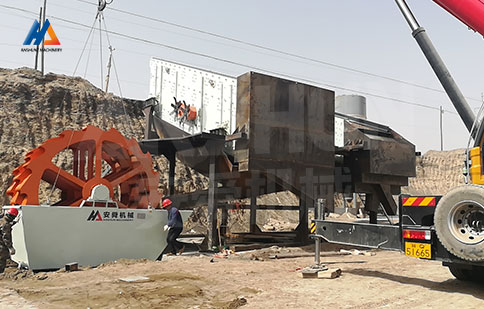

Высокоэффективное колесо с ковшами

Колесо непрерывно вращается в моечной ванне, перемешивая, промывая и поднимая песок. Поток воды эффективно удаляет глину, ил и другие нежелательные мелкие примеси. Щадящий процесс промывки снижает излишнее разрушение зерен, сохраняя чистоту и качество готового песка.
Герметизированный подшипниковый узел

Корпус подшипника полностью изолирован от водно-пульповой среды многоступенчатым уплотнением, исключая попадание воды и значительно продлевая срок службы подшипника по сравнению с конструкциями с открытым корпусом.

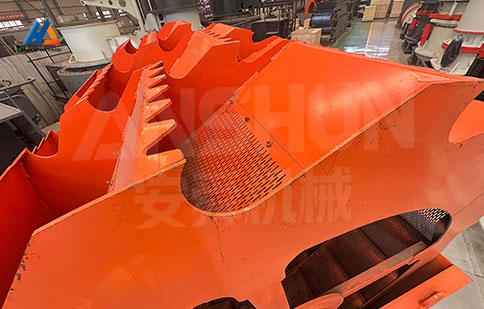

Регулируемый водослив

Регулируемая по высоте пластина водослива позволяет операторам контролировать модуль крупности промытого продукта и степень извлечения мелкого материала без остановки машины.

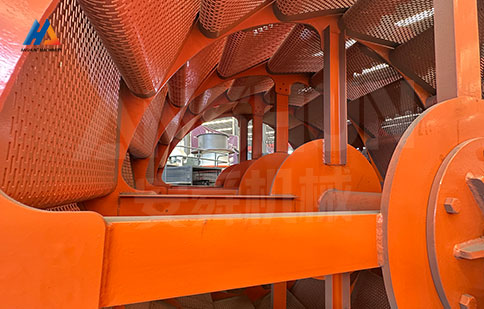

Прочная сварная стальная рама

Тяжёлая сварная рама обеспечивает высокую жёсткость и стабильность при непрерывной работе. Все смачиваемые элементы конструкции обработаны антикоррозионными покрытиями.
Низкое энергопотребление

Система редукторного привода передаёт крутящий момент с высокой эффективностью, сохраняя низкое удельное энергопотребление (кВт·ч/т) даже при максимальной скорости подачи, снижая эксплуатационные расходы во всём модельном ряду.

Каков принцип работы колёсной пескомойки?

Исходный материал загружается в нижний конец наклонного бака через загрузочный жёлоб. Двигатель приводит вал рабочего колеса через редуктор, вращая колесо с низкой скоростью. Подъёмные ковши на рабочем колесе зачерпывают песок вверх через промывочную воду, взмучивая материал для отделения глины, ила и растворимых примесей. Загрязнённая промывочная вода — несущая тонкую глину и органические частицы — переливается через регулируемый водослив в задней части бака и отводится в пруд-отстойник.

Чистый, промытый песок поднимается ковшами до уровня разгрузки, где он кратковременно обезвоживается перед падением на продуктовый конвейер. Высота водослива регулирует уровень перелива: поднятие водослива удерживает более тонкий материал в продукте; его опускание увеличивает отвод мелкой фракции и даёт более чистый и грубый выход. Герметизированный подшипниковый узел предотвращает попадание промывочной воды на протяжении всего цикла, а привод с распорной плитой защищает редуктор от ударных нагрузок, вызванных посторонними предметами.

Запросить цену

ЧЗВ

В чём разница между колёсной пескомойкой и спиральной (шнековой) пескомойкой?

Колёсная мойка использует большое рабочее колесо с подъёмными ковшами, которые зачерпывают промытый песок из водяного бака и разгружают его через грохот. Она проще по конструкции и мягче воздействует на продукт, что делает её предпочтительной для природного песка мягкой и средней твёрдости. Шнековая мойка использует винтовой шнек для транспортировки и обезвоживания песка; она обрабатывает более высокую производительность, но может давать несколько большие потери мелкой фракции. Оба типа доступны в нашей линейке — свяжитесь с нами, чтобы подобрать правильную мойку для вашего применения.

Сколько мелкого песка теряется при промывке?

Потери мелкого песка зависят от настройки водослива, гранулометрического состава питания и целевой спецификации продукта. При консервативной настройке водослива серия XSD обычно теряет 5–15% фракции -0,15 мм — неизбежный материал, который в противном случае повысил бы показатель MB. Для применений, требующих извлечения мелкого материала, дополните колёсную пескомойку установкой извлечения мелкого песка (гидроциклон + обезвоживающий грохот).

Может ли серия XSD непрерывно обрабатывать питание с высоким содержанием глины или ила?

Да. Конструкция открытого бака позволяет пульпе свободно переливаться, предотвращая накопление глины в зоне промывки. Для питания с содержанием глины более 15% рекомендуется предварительная промывка или предварительное грохочение для защиты редукторного привода и продления интервалов обслуживания подшипников.

Предоставляется ли поддержка при вводе в эксплуатацию на месте?

Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
