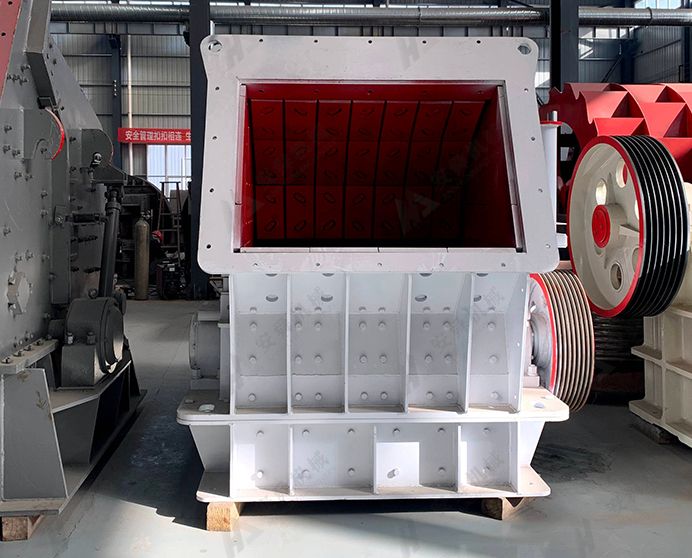

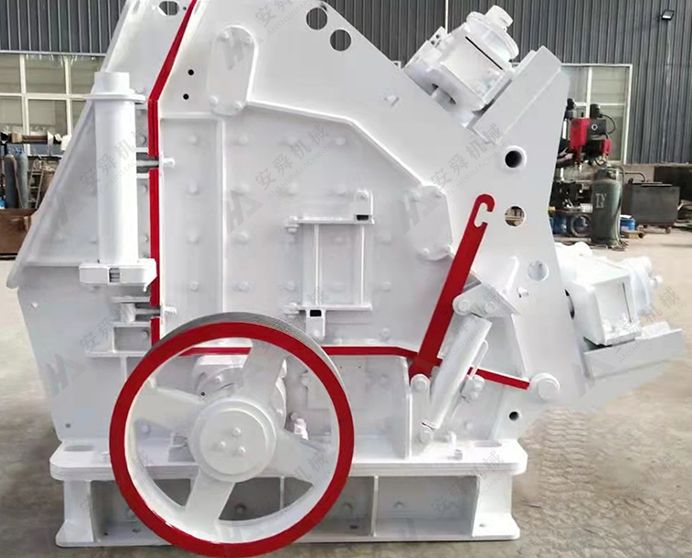

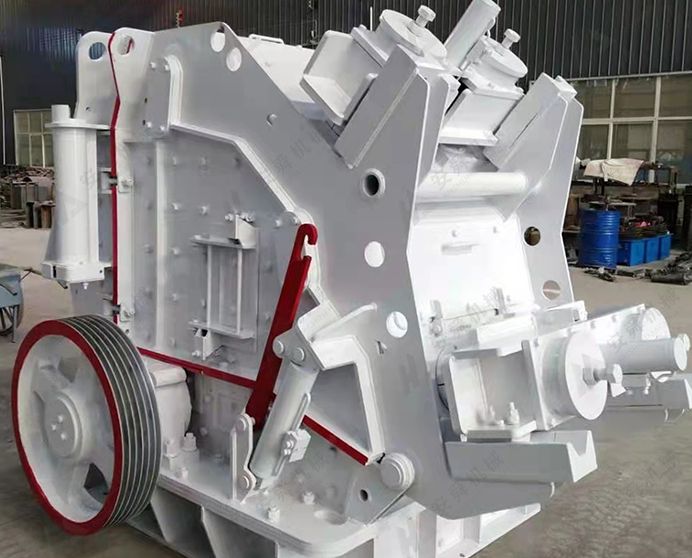

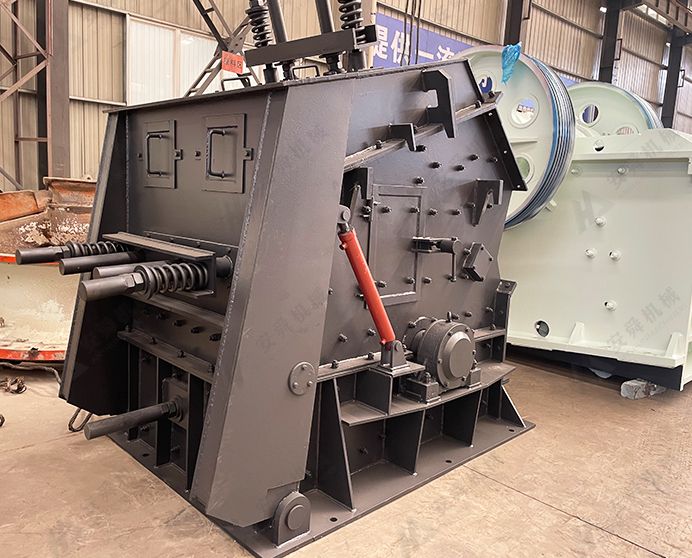

Роторная дробилка CF
Модель: Серия CF · Крупное и среднее/мелкое дробление · Низкотвёрдые породы
-
Производительность
100–500 т/ч
-
Размер загружаемого материала
≤200 мм
-
Мощность
90–400 кВт
- ISO9001
- CE
- EAC
Мы отвечаем в течение 24 часов.
Обзор продукта
Что такое роторная дробилка CF?
Роторная дробилка серии CF — это мощная ударная дробильная машина, предназначенная для первичного и вторичного дробления с большой крупностью питания и высокой производительностью. Используя высокоскоростную ударную энергию вместо сжатия, она производит кубовидный, хорошо сформированный продукт с высокой степенью измельчения — сокращая негабаритное питание непосредственно до готового заполнителя или питания мельницы за меньшее количество стадий по сравнению с традиционной щёково-конусной схемой.
Три модели охватывают производительность от 100 до 500 т/ч с максимальной принимаемой крупностью питания до 1100 мм на модели CF350. Полная гидравлическая поддержка на всех моделях обеспечивает быстрый и безопасный доступ к внутренним изнашиваемым частям, значительно сокращая время планового технического обслуживания по сравнению с традиционными конструкциями с механическим открытием.
Подходящие материалы
Известняк, гранит, базальт, речная галька, доломит, руда мягкой и средней твёрдости, строительные отходы..
Отрасли применения
Горная промышленность, производство щебня и песка, цементная и строительная промышленность, строительство автомагистралей, железных дорог и гидротехнических сооружений, переработка строительных отходов.
Технические характеристики
|
Модель |
Размер загрузочного отверстия (мм) |
Макс. размер куска питания (мм) |
Производительность (т/ч) |
Мощность (кВт) |
Масса (кг) |
|
CF150 |
820×980 |
750 |
100-200 |
90-200 |
12000 |
|
CF250 |
960×1360 |
900 |
200-400 |
180-250 |
17000 |
|
CF350 |
1050×1700 |
1100 |
300-500 |
200-400 |
24000 |
Ключевые особенности и преимущества
-
Кованый главный вал из стали 42CrMo — прочность, ударная вязкость, глубокая прокаливаемость
Вал ротора выкован из хромомолибденовой легированной стали 42CrMo. Ковка обеспечивает плотную, бездефектную зернистую структуру; хромомолибденовое легирование придаёт высокую прочность, ударную вязкость и прокаливаемость, необходимые для ударных нагрузок высокоскоростного ротора — значительно превосходя обычные углеродистые или низколегированные стали.
-
Била из Cr26 — максимальная твёрдость на ударной поверхности
Била отлиты из высокохромистого белого чугуна Cr26. Микроструктура карбида хрома с 26%-ным содержанием хрома обеспечивает исключительную поверхностную твёрдость, продлевая срок службы бил на абразивной твёрдой породе и снижая частоту замены.
-
Отбойные плиты и футеровки из Mn13Cr2 — наклёп в процессе эксплуатации
Отбойные плиты и футеровки камеры изготовлены из марганцовисто-хромистой стали Mn13Cr2. Поверхность постепенно упрочняется под воздействием ударов, в то время как сердцевина сохраняет вязкость — превосходя стандартную сталь Mn13 на твёрдом питании и снижая общие затраты на футеровку в пересчёте на тонну.
-

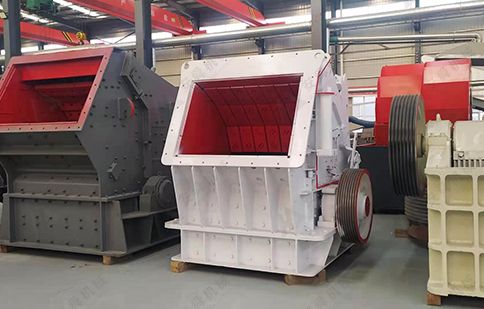

Наплавка износостойким слоем на корпусе ротора — продлённый срок службы ротора
Зоны повышенного износа на корпусе ротора защищены износостойкой наплавкой, предохраняющей основной металл от высокоскоростного потока материала и продлевающей межремонтные интервалы ротора.
-

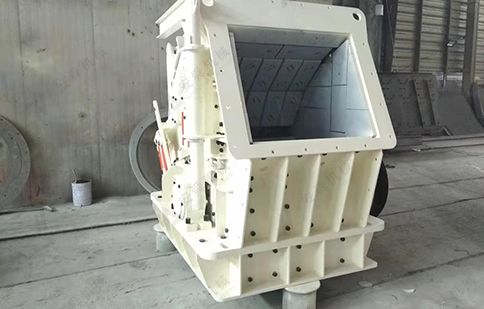

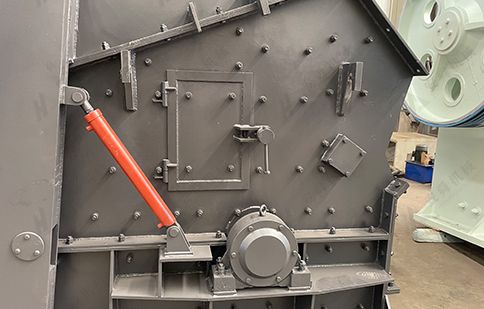

Полная гидравлическая поддержка — быстрый доступ, повышенная эффективность обслуживания
Весь доступ для технического обслуживания гидрофицирован — без ручного домкрачивания, без механических опор. Била, отбойные плиты и ротор полностью обнажаются за считанные минуты, значительно сокращая время планового технического обслуживания по сравнению с традиционными роторными дробилками с механическим открытием.

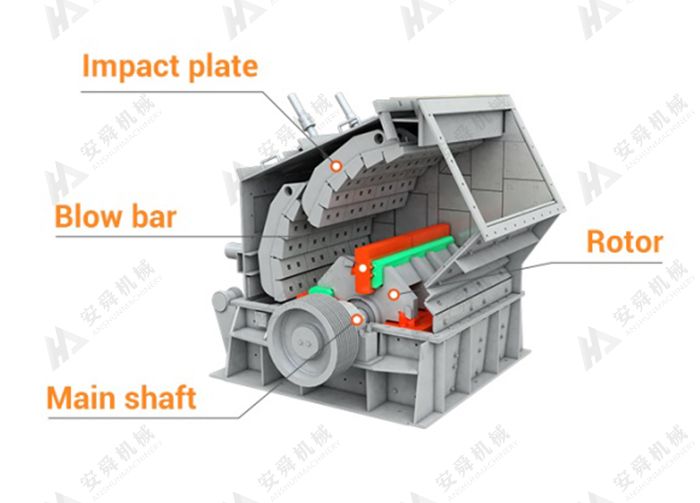

Каков принцип работы роторной дробилки CF?
Исходный материал поступает в дробильную камеру и с высокой скоростью ударяется билами, закреплёнными на роторе. Материал отбрасывается на отбойные плиты над ротором, отскакивает обратно в зону бил и ударяется повторно. Этот цикл повторяется — материал постепенно измельчается от крупного к мелкому внутри камеры — до тех пор, пока он не достигнет требуемой крупности и не выйдет через нижнее разгрузочное отверстие. Крупность разгрузки регулируется изменением зазора между отбойными плитами и ротором.
Запросить ценуПримеры проектов
ЧЗВ
Чем серия CF отличается от серии PF?
Серия CF создана для более тяжёлого первичного дробления с большей принимаемой крупностью питания (до 1100 мм) и более высокой удельной производительностью по сравнению со стандартной серией PF. Ротор и рама CF рассчитаны на более высокие пиковые нагрузки негабаритного первичного питания, в то время как серия PF оптимизирована для вторичного и третичного дробления предварительно раздробленного материала.
В чём преимущество гидравлической поддержки перед механическим открытием?
Гидравлическое открытие не требует ручного инструмента, механических домкратов и доступа в замкнутое пространство. Задняя рама полностью открывается за считанные минуты, обеспечивая безопасный и свободный доступ ко всем изнашиваемым частям. Ремонтные бригады сообщают о значительно более коротких окнах планового простоя по сравнению с машинами с механическим открытием эквивалентного размера.
Как долго служат била из Cr26 на граните?
На граните (200–260 МПа) била из Cr26 обычно работают 300–600 часов в зависимости от крупности питания и скорости ротора. Каждое било имеет две рабочие поверхности — переворот бил до их полного износа удваивает эффективный срок службы. Мы поддерживаем складской запас оригинальных комплектов бил и з Cr26 для всех моделей CF.
Предоставляется ли поддержка при вводе в эксплуатацию на месте?
Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
