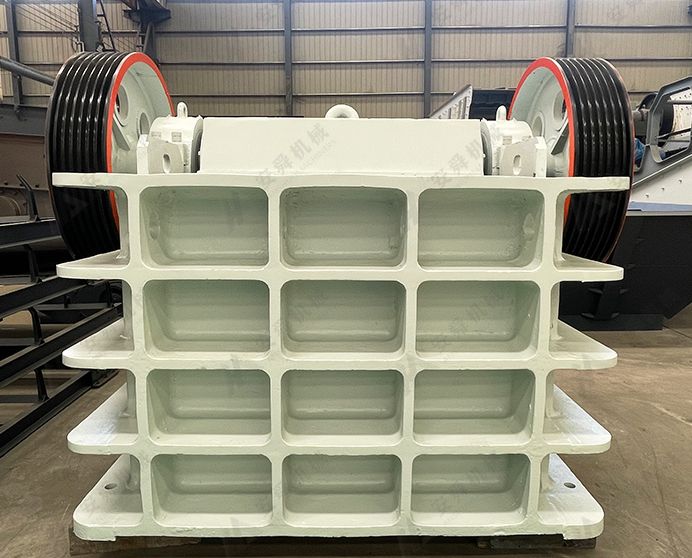

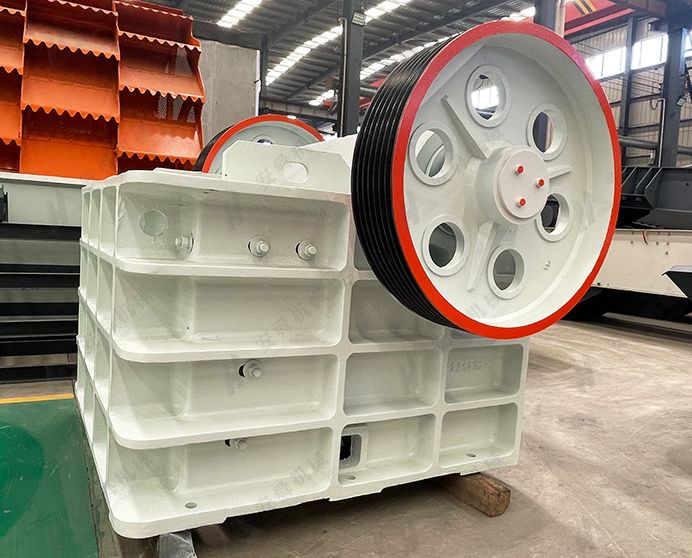

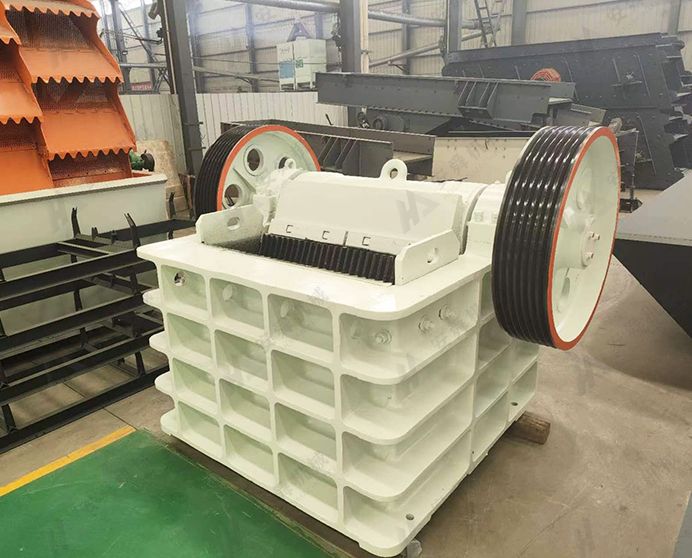

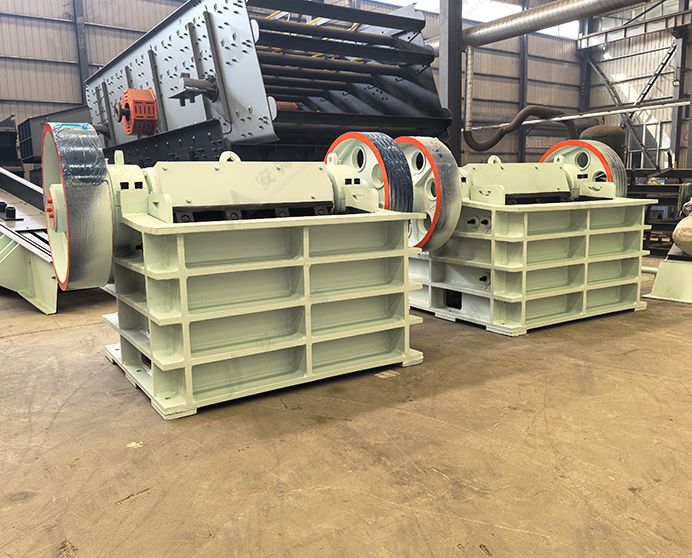

Щёковая дробилка тонкого дробления PEX

Модель: Серия PEX · Вторичное дробление · Твердые породы и руда

Основные параметры

Производительность
15–150 т/ч
Размер загружаемого материала
≤400 мм
Мощность
22–75 кВт

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

Что такое щёковая дробилка тонкого дробления PEX?

Щёковая дробилка тонкого дробления PEX является аналогом первичной серии PE с узким загрузочным отверстием, специально спроектированным для вторичного дробления и тонкого первичного дробления, где требуется более узкая и однородная крупность продукта. В то время как машины PE классифицируются по ширине загрузочного отверстия, машины PEX определяются своей длинной и узкой дробильной камерой — геометрией, которая улучшает контроль загружаемого материала и обеспечивает более тонкий и однородный гранулометрический состав на выходе, чем могут достичь первичные дробилки с широким отверстием.

Дробилки PEX работают по тому же проверенному принципу сжатия, что и серия PE — эксцентриковый вал приводит подвижную щёку в движение относительно неподвижной дробящей плиты — но с профилем камеры, оптимизированным для более тонких настроек разгрузочной щели и уменьшенного разброса крупности продукта. Они обычно устанавливаются в качестве второй стадии в двухстадийной цепи щёкового дробления или как автономная первичная дробилка там, где исходный материал предварительно отсортирован и негабаритные куски уже удалены.

Подходящие материалы

Гранит, базальт, известняк, кварц, железная руда, медная руда, речная галька, шлак, строительные отходы.

Отрасли применения

Производство щебня, горная добыча и переработка руды, песчано-гравийные заводы, цемент и строительные материалы, химическая и промышленная переработка минералов.

Технические характеристики

Модель	Размер загрузочного отверстия (мм)	Макс. крупность питания (мм)	Диапазон регулировки разгрузочной щели (мм)	Производительность (т/ч)	Мощность (кВт)	Габаритные размеры Д×Ш×В (мм)
PEX250×750	250×750	210	15-50	15-30	22-30	1400×1751×1515
PEX350×750	350×750	300	15-50	18-40	30	1485×1680×1648
PEX250×1000	250×1000	210	15-60	15-60	30	1550×1964×1380
PEX250×1200	250×1200	210	25-60	20-60	37-45	1530×1946×1380
PEX300×1300	300×1300	250	20-90	35-70	55-75	2000×2320×1730
PEX500×1500	500×1500	400	40-110	45-150	75	2850×2640×2100

Ключевые особенности и преимущества

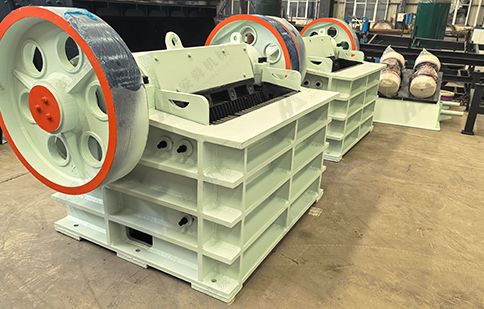

Кованый главный вал из стали 42CrMo — сочетание прочности и ударной вязкости

Эксцентриковый вал выкован из хромомолибденовой легированной стали 42CrMo. Ковка обеспечивает плотную и однородную зернистую структуру, устраняя внутренние дефекты, характерные для литья; хромомолибденовое легирование придаёт высокую прочность, ударную вязкость и прокаливаемость, необходимые при тяжёлых циклических нагрузках — превосходя обычные углеродистые и низколегированные стали по долговременной усталостной стойкости.
Дробящие плиты и боковые футеровки из Mn13Cr2 — более быстрое упрочнение, более длительный срок службы

Все поверхности, подверженные износу, изготовлены из высокомарганцовисто-хромистой стали Mn13Cr2. Добавка 2% хрома ускоряет наклёп в процессе эксплуатации — контактная поверхность быстро упрочняется под воздействием ударов, в то время как сердцевина сохраняет вязкость. На абразивных материалах Mn13Cr2 служит дольше, чем стандартная сталь Mn13, снижая частоту замены плит и уменьшая себестоимость тонны.

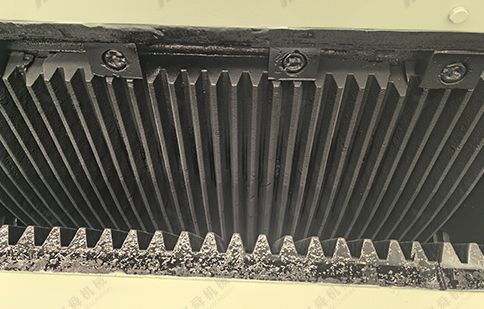

Геометрия узкой камеры — более тонкий и однородный продукт

Длинная и узкая дробильная камера контролирует материал точнее, чем широкопроёмные дробилки PE, обеспечивая более тонкие настройки разгрузочной щели и более узкий гранулометрический состав продукта. Идеально подходит в качестве дробилки второй стадии там, где постоянство крупности питания для последующих грохотов или мельниц напрямую влияет на эффективность процесса.

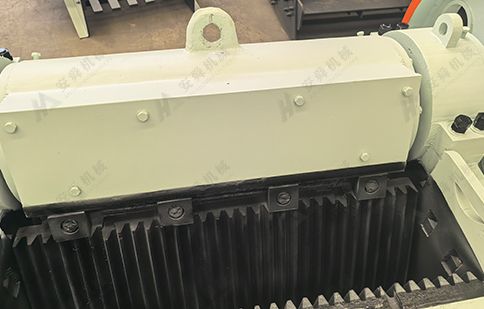

Точный диапазон регулировки разгрузочной щели — крупность продукта соответствует требованиям последующего оборудования

Разгрузочная щель регулируется в диапазоне от 15 мм (серия PEX250) до 110 мм (PEX500×1500), охватывая весь спектр — от вторичного дробления перед конусной дробилкой до тонкого первичного дробления с подачей в шаровую мельницу. Заднеклиновая или опциональная гидравлическая регулировка; замена дробящих плит не требуется.

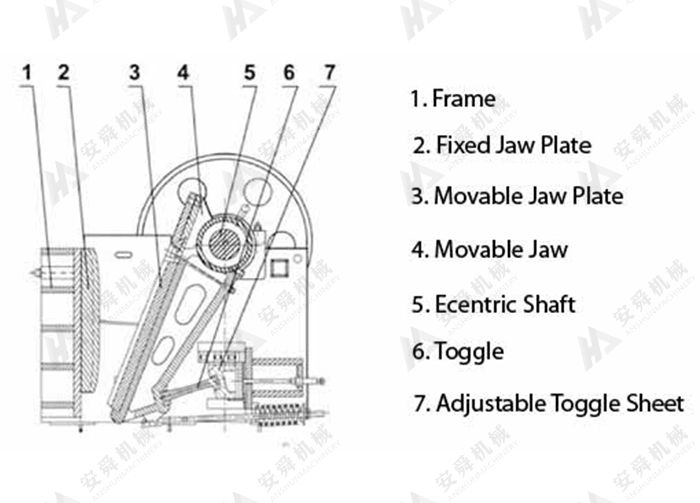

Каков принцип работы щёковой дробилки тонкого дробления PEX?

Исходный материал поступает в длинную и узкую дробильную камеру сверху, направляясь стенками камеры в активную зону дробления между неподвижной и подвижной щёками. Эксцентриковый вал приводит подвижную щёку в движение, совершая прямой ход сжатия и разрушая материал о неподвижную дробящую плиту. При обратном ходе раздробленный материал опускается к разгрузочному отверстию и выходит, когда его размер становится меньше установленной разгрузочной щели.

Более узкая ширина камеры серии PEX означает, что у материала меньше бокового пространства для перемещения, что удерживает его в контакте с обеими поверхностями щёк и подвергает большему количеству циклов дробления перед выходом. Это обеспечивает более тонкий и однородный продукт по сравнению с более широкой камерой PE при той же настройке разгрузочной щели — ключевая причина, по которой машины PEX предпочтительны для вторичного и тонкого первичного дробления, где последующее оборудование (грохоты, шаровые мельницы, конусные дробилки) чувствительно к колебаниям крупности питания.

Запросить цену

Примеры проектов

Переработка строительных и демонтажных отходов 200+ т/ч — Европа

Емкость

200+ т/ч

Выход

4–8 / 8–16 / 16–31 / 31 мм+

Узнать больше

Первичное дробление золотой руды под землёй 80 т/ч — Южная Америка

Емкость

80 т/ч

Выход

≤170 мм

Узнать больше

Линия переработки строительных отходов 200 т/ч — Европа

Емкость

200+ т/ч

Выход

4–8 / 8–16 / 16–31 / 31+ мм

Узнать больше

ЧЗВ

В чём разница между щёковыми дробилками PE и PEX тонкого дробления?

Дробилки PE имеют широкое, почти квадратное загрузочное отверстие, предназначенное для крупного первичного питания. Дробилки PEX имеют более узкое, удлинённое отверстие, подходящее для более мелкого, предварительно дроблёного материала. Геометрия камеры PEX обеспечивает более тонкий и однородный продукт при той же разгрузочной щели, что делает её предпочтительным выбором для вторичного дробления или тонкого первичного дробления.

Может ли щёковая дробилка тонкого дробления PEX заменить конусную дробилку на вторичном дроблении?

Для мягких материалов (известняк, уголь, мягкий песчаник) при умеренной производительности — да, машина PEX может служить вторичной дробилкой и снизить затраты по сравнению с конусной дробилкой. Для твёрдых, высокоабразивных материалов (гранит, кварцит, железная руда) при высокой производительности более низкая стоимость износа и более высокая производительность конусной дробилки обычно делают её лучшим выбором. Свяжитесь с нами, предоставив данные о вашем материале и требуемой производительности, для прямого сравнения.

Как регулируется разгрузочная щель на щёковой дробилке тонкого дробления PEX?

Стандартные модели PEX используют заднеклиновую регулировку разгрузочной щели: ослабьте стопорный болт, переместите клин для увеличения или уменьшения зазора, снова затяните. Эта операция требует остановки машины. Гидравлическая регулировка разгрузочной щели доступна в качестве опции, позволяя изменять зазор под нагрузкой менее чем за пять минут.

Какой материал дробящих плит поставляется в стандартной комплектации?

Все модели PEX стандартно поставляются с дробящими плитами и боковыми футеровками из марганцовисто-хромистой стали Mn13Cr2. Плиты с высоким содержанием хрома (Cr26) или биметаллические плиты доступны в качестве опций для модернизации для чрезвычайно абразивных материалов или применений, где приоритетом являются более длительные интервалы замены.
