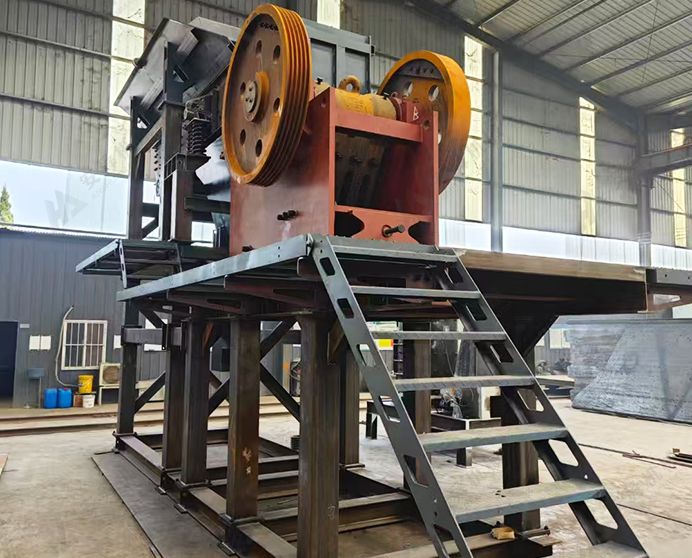

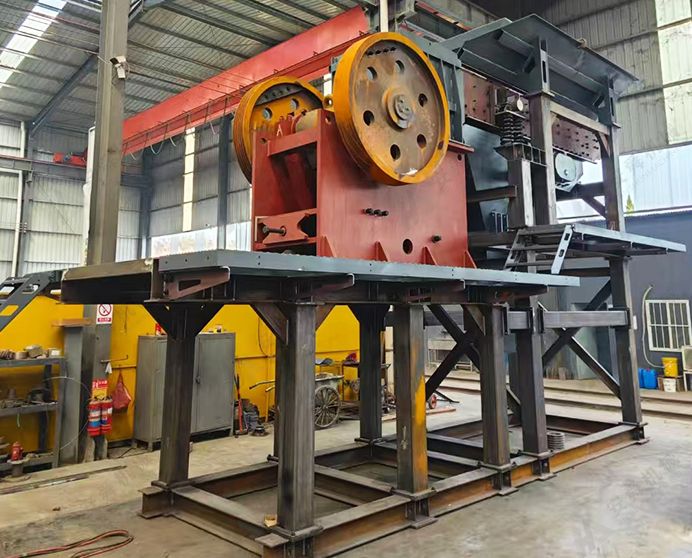

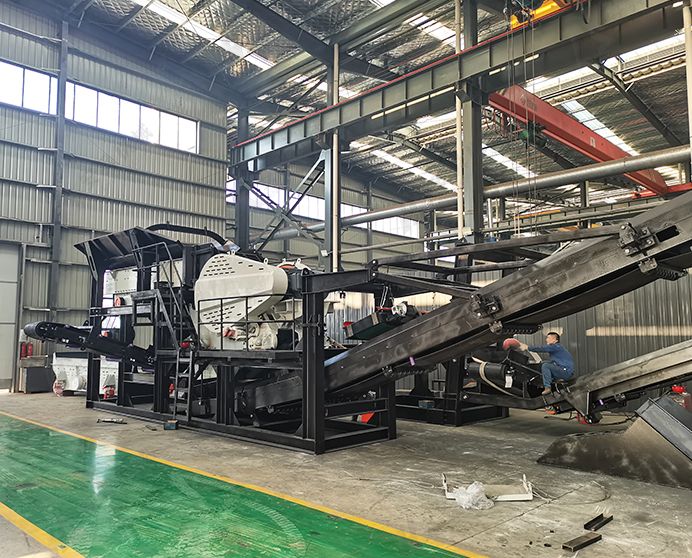

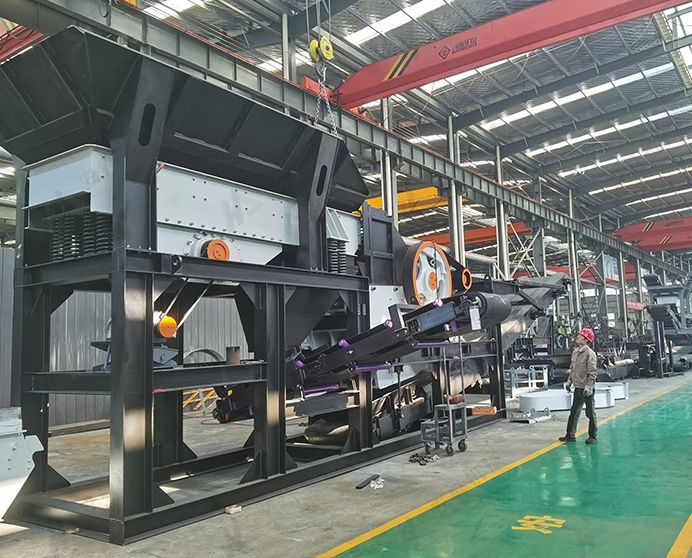

Модульная щёковая дробильная установка

Модель: Серия SKPZ · Первичное дробление · Твердые породы и руда

Основные параметры

Производительность
15–100 т/ч
Размер загружаемого материала
≤425 мм
Мощность
опционально

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

Что такое модульная щёковая дробильная установка для камня?

Модульная щёковая дробильная установка для камня представляет собой предварительно спроектированный дробильно-сортировочный агрегат, объединяющий вибрационный питатель, щёковую дробилку, многоярусный вибрационный грохот и комплект ленточных конвейеров в единую согласованную сборку. В отличие от цельносварного мобильного шасси, модульная конструкция позволяет поставлять каждый компонент на том типе шасси, который наилучшим образом подходит для конкретной задачи — гусеничном мобильном для пересечённой местности, колёсном мобильном для перебазировки по дорогам или стационарной салазочной раме для постоянных или полупостоянных установок.

Доступны две стандартные конфигурации. SKPZ46-1548 сочетает питатель ZSW850×3000 со щёковой дробилкой PE400×600 и трёхъярусным грохотом 3YK1548 для производительности 15–60 т/ч. SKPZ57-1848 переходит на питатель ZSW960×3800, щёковую дробилку PE500×750 и четырёхъярусный грохот 4YK1848 для производительности 50–100 т/ч. Электропитание может осуществляться от сетевого электрического управления или от бортовой генераторной установки, выбираемой в зависимости от доступности на объекте.

Подходящие материалы

Гранит, базальт, известняк, речная галька, кварцит, диабаз, строительные и демонтажные отходы, железная руда, медная руда.

Отрасли применения

Малые и средние карьеры, производство песка и гравия, строительство сельских дорог, переработка строительных отходов, контрактное дробление, горные работы на удалённых участках.

Технические характеристики

Технические параметры модульной щёковой дробильной установки для камня
Модель	Вибрационный питатель	Щёковая дробилка	Вибрационный грохот	Ленточный конвейер	Производительность	Силовая система	Шасси
SKPZ46-1548	ZSW850×3000	PE400×600	3YK1548	B650×10×3sets	15-60 т/ч	Электрическое управление или генераторная установка, в зависимости от объекта	Гусеничное, колёсное или салазочное шасси
SKPZ57-1848	ZSW960×3800	PE500×750	4YK1848	B650×10×4sets	50–100 т/ч		Гусеничное, колёсное или салазочное шасси

Ключевые особенности и преимущества

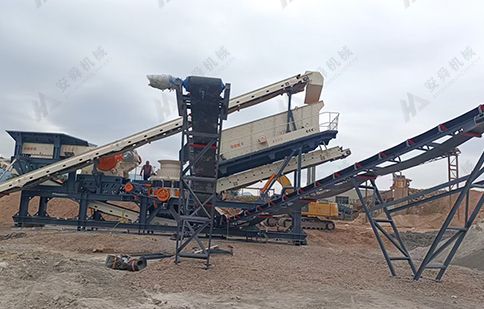

Модульная конфигурация — создана под вашу рабочую площадку

Каждая установка собирается из стандартных модулей питателя, дробилки, грохота и конвейера, затем монтируется на тот тип шасси, который действительно необходим на объекте — гусеничное для слабых грунтов или уклонов, колёсное для перебазировки по шоссе или стационарную салазочную раму для стационарной работы.

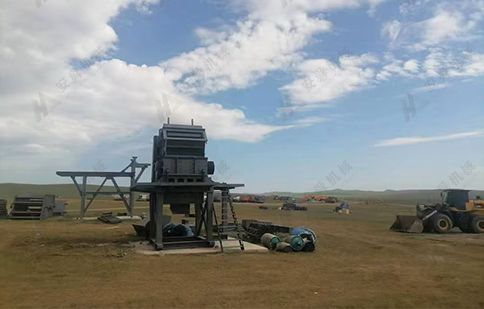

Выбор источника питания — сеть или генератор

Настройте установку на сетевое электрическое управление там, где существует энергетическая инфраструктура, или закажите бортовую генераторную установку для удалённых объектов без подключения к сети. Оба варианта без доработок приводят в действие одни и те же приводы питателя, дробилки, грохота и конвейеров.

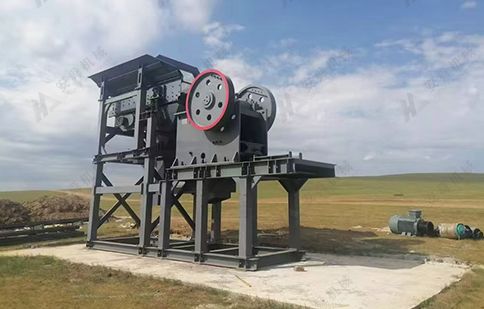

Многоярусное грохочение — несколько продуктов за один проход

Вибрационные грохоты 3YK1548 и 4YK1848 за один проход классифицируют продукт дробилки на несколько сортированных фракций, снижая потребность в отдельном сортировочном агрегате на небольших производственных линиях.

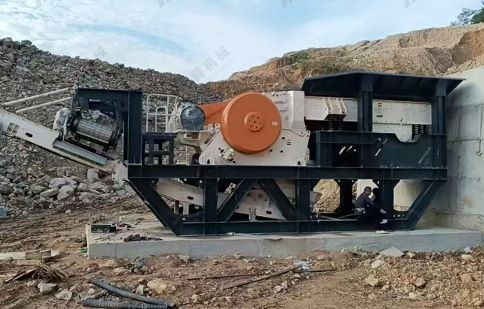

Компактная двухстадийная компоновка — более низкие капитальные затраты

Объединение питателя, дробилки и грохота в один согласованный агрегат сокращает количество отдельно закупаемых и монтируемых машин, уменьшая общие капитальные затраты и время монтажа по сравнению с компоновкой индивидуальной линии из отдельных компонентов.

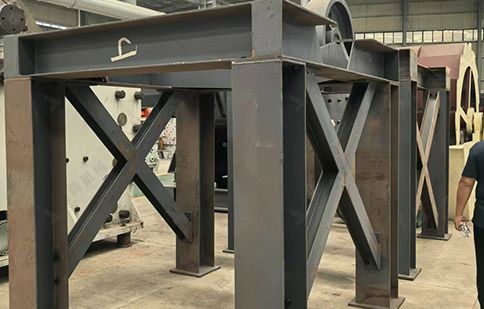

Диапазон производительности для малых и средних операций

Две стандартные модели охватывают диапазон 15–100 т/ч, соответствуя масштабу производства малых карьеров, сельских подрядчиков и удалённых дробильных площадок, где полноразмерный мобильный дробильный комплекс был бы чрезмерно велик для данной задачи.

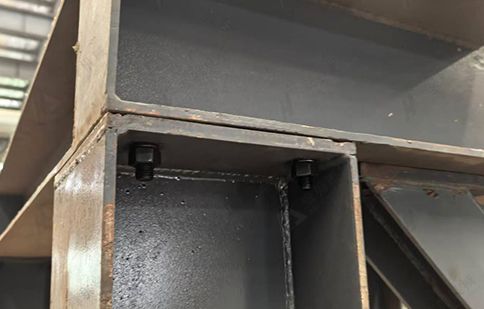

Стандартная щёковая дробилка серии PE в основе — проверенная, удобная в обслуживании

Обе конфигурации используют хорошо зарекомендовавшую себя щёковую дробилку серии PE в качестве агрегата первичного дробления, обеспечивая доступ к широко распространённым изнашиваемым частям и дробильному механизму с длительным послужным списком, подтверждённым полевой эксплуатацией.

Каков принцип работы модульной щёковой дробильной установки для камня?

Исходный материал загружается в бункер вибрационного питателя, который дозированно подаёт его с регулируемой скоростью в щёковую дробилку серии PE. Щёковая дробилка измельчает питание путём сжатия между неподвижной щекой и подвижной щекой с эксцентриковым приводом. Дроблёный продукт выгружается ленточным конвейером на многоярусный вибрационный грохот, который одновременно классифицирует его на несколько сортированных фракций.

Каждый ярус грохота выгружает свой продукт на отдельный ленточный конвейер, подавая сортированный материал непосредственно в отдельные штабеля. Избыточный материал с верхнего яруса может быть направлен обратно на вход дробилки для повторной переработки или отведён для отдельной обработки в зависимости от конфигурации линии, указанной при заказе.

Запросить цену

Примеры проектов

Переработка строительных и демонтажных отходов 200+ т/ч — Европа

Емкость

200+ т/ч

Выход

4–8 / 8–16 / 16–31 / 31 мм+

Узнать больше

Первичное дробление золотой руды под землёй 80 т/ч — Южная Америка

Емкость

80 т/ч

Выход

≤170 мм

Узнать больше

Линия переработки строительных отходов 200 т/ч — Европа

Емкость

200+ т/ч

Выход

4–8 / 8–16 / 16–31 / 31+ мм

Узнать больше

ЧЗВ

Как выбрать между гусеничным, колёсным и салазочным шасси?

Выбирайте гусеничное мобильное шасси для слабых грунтов, уклонов или неподготовленных площадок, где установку необходимо часто перемещать на объекте. Выбирайте колёсное мобильное шасси, когда установка должна перемещаться между различными рабочими площадками по дорогам и на каждом объекте имеется ровная рабочая поверхность. Выбирайте стационарную салазочную раму для постоянных или долгосрочных установок, где перебазировка производится редко — это самый экономичный вариант шасси, обеспечивающий наиболее устойчивое основание для непрерывной работы.

В чём разница между двумя стандартными моделями?

SKPZ46-1548 использует щёковую дробилку меньшего размера PE400×600 и трёхъярусный грохот для производительности 15–60 т/ч, подходит для малых карьеров и подрядчиков. SKPZ57-1848 переходит на щёковую дробилку PE500×750 и четырёхъярусный грохот для производительности 50–100 т/ч, подходит для операций среднего масштаба, требующих более высокой производительности и дополнительной фракции продукта.

Можно ли адаптировать установку за пределами этих двух стандартных конфигураций?

Да. Модульная конструкция позволяет регулировать количество питателей, дробилок, грохотов и конвейеров в соответствии с конкретным исходным материалом, целевой производительностью и количеством требуемых фракций продукта. Пожалуйста, предоставьте крупность вашего питания, целевую производительность и необходимое количество продуктов, и наши инженеры подберут подходящую компоновку.

Как выбирается источник питания — сеть или генератор?

Источник питания определяется на стадии коммерческого предложения исходя из условий вашей рабочей площадки. Если на месте установки доступно сетевое электричество, электрическое управление является более экономичным вариантом. Если на объекте нет доступа к сети или он часто перемещается, рекомендуется бортовая генераторная установка для обеспечения полной автономности установки.

Каков типичный срок поставки?

Срок поставки зависит от конфигурации и текущего производственного графика. Стандартные конфигурации с использованием двух перечисленных моделей, как правило, отгружаются быстрее, чем полностью адаптированные варианты. Пожалуйста, свяжитесь с нашими инженерами по продажам, указав требуемую производительность и тип шасси, для получения конкретной оценки сроков поставки.
