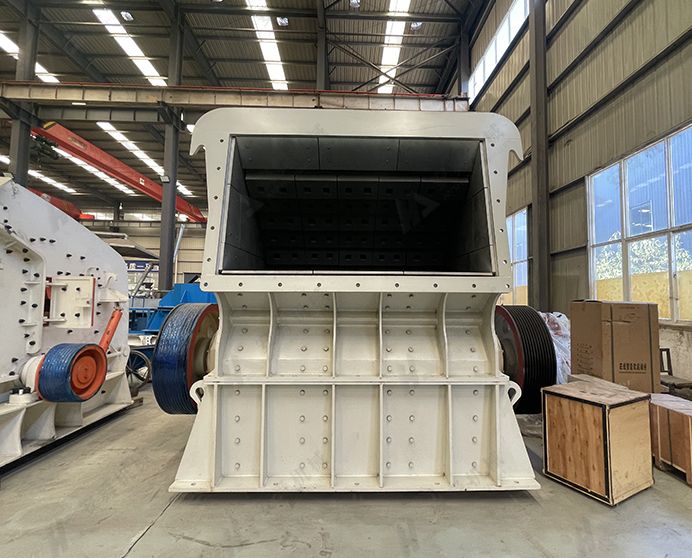

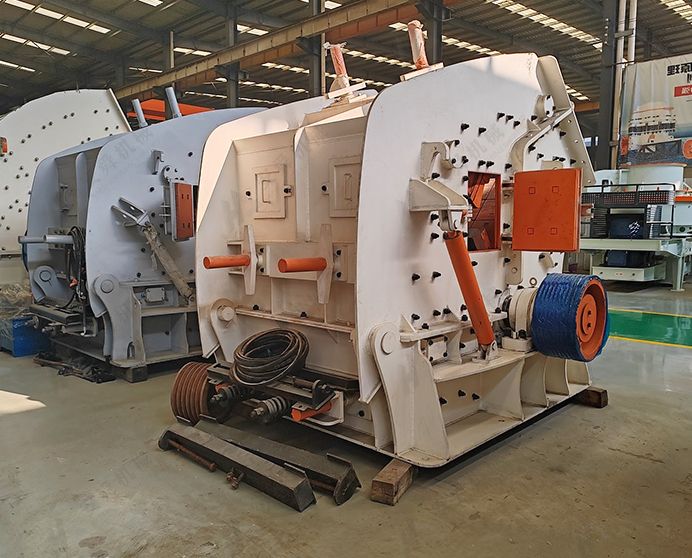

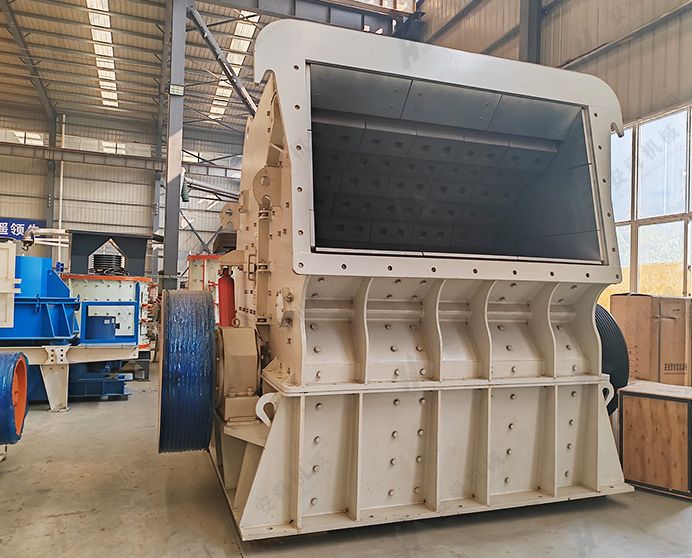

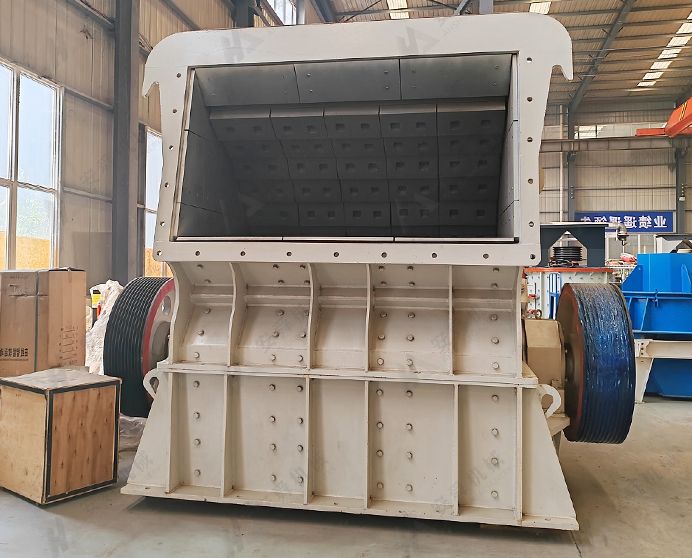

Роторная дробилка CS5X

Модель: Серия CS5X · Среднее дробление · Низкотвёрдые породы

Основные параметры

Производительность
250–2000 т/ч
Размер загружаемого материала
≤1300 мм
Мощность
250–1200 кВт

ISO9001
CE
EAC

Мы отвечаем в течение 24 часов.

Обзор продукта

Что такое роторная дробилка CS5X?

Роторная дробилка CS5X — это крупноформатная высокопроизводительная ударная дробильная машина, предназначенная для самых ответственных задач первичного и вторичного дробления. Созданная на базе тяжёлого ротора с полной гидравлической поддержкой, она использует высокоскоростную ударную энергию для прямого сокращения негабаритного питания — крупностью до 1300 мм на модели CS5X2023 — непосредственно до готового заполнителя или питания мельницы за один проход, устраняя необходимость в дополнительных стадиях дробления.

Пять моделей масштабируются от 250 до 2000 т/ч, охватывая от станций первичного дробления средних карьеров до первичных линий крупных горных и щебёночных предприятий. Серия CS5X особенно подходит для твёрдых, абразивных материалов, где высокая производительность, большая принимаемая крупность питания и низкая себестоимость тонны являются основными критериями выбора.

Подходящие материалы

Известняк, гранит, базальт, речная галька, доломит, железная руда, руда мягкой и средней твёрдости, строительные и демонтажные отходы.

Отрасли применения

Горная промышленность, производство щебня и песка, цементная и строительная промышленность, строительство автомагистралей, железных дорог и гидротехнических сооружений, переработка строительных отходов.

Технические характеристики

Модель	Спецификация	Загрузочное отверстие (мм)	Крупность питания (мм)	Производительность (т/ч)	Мощность двигателя (кВт)	Габаритные размеры Д×Ш×В (мм)
CS5X1315	1300×1500	1540×930	≤600	250-350	250-315	2880×2755×2560
CS5X1415	1400×1500	1540×1320	≤700	350-550	250-315	2995×2790×3090
CS5X1520	1500×2000	2040×520	S900	400-600	400-500	3390×3475×2790
CS5X1620	1600×2000	2040×1630	≤1100	500-900	400-500	3485×3605×3720
CS5X2023	2000×2300	2400×1920	≤1300	1200-2000	1000-1200	4890×4330×4765

Ключевые особенности и преимущества

Кованый главный вал из стали 42CrMo — прочность, ударная вязкость, глубокая прокаливаемость

Вал ротора выкован из хромомолибденовой легированной стали 42CrMo. Ковка обеспечивает плотную, бездефектную зернистую структуру; хромомолибденовое легирование придаёт сочетание высокой прочности, ударной вязкости и прокаливаемости, необходимое для ударных нагрузок высокоскоростного тяжёлого ротора — значительно превосходя обычные углеродистые или низколегированные стали.
Била из Cr26 — максимальная твёрдость на ударной поверхности

Била отлиты из высокохромистого белого чугуна Cr26. Микроструктура карбида хрома с 26%-ным содержанием хрома обеспечивает исключительную поверхностную твёрдость, продлевая срок службы бил на абразивной твёрдой породе и снижая частоту замены.
Отбойные плиты и футеровки из Mn13Cr2 — наклёп в процессе эксплуатации

Отбойные плиты и футеровки камеры изготовлены из марганцовисто-хромистой стали Mn13Cr2. Поверхность постепенно упрочняется под воздействием ударов, в то время как сердцевина сохраняет вязкость — превосходя стандартную сталь Mn13 на твёрдом питании и снижая общие затраты на футеровку в пересчёте на тонну.
Наплавка износостойким слоем на корпусе ротора — продлённый срок службы ротора

Зоны повышенного износа на корпусе ротора защищены износостойкой наплавкой, предохраняющей основной металл от высокоскоростной эрозии материалом и продлевающей межремонтные интервалы ротора.

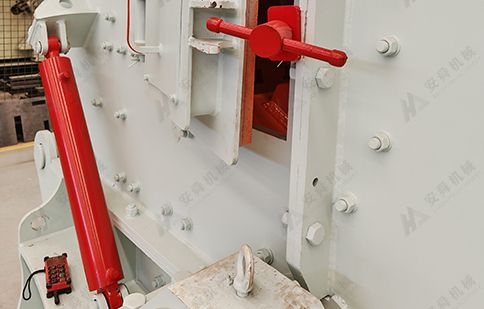

Полная гидравлическая поддержка — быстрый доступ, повышенная эффективность обслуживания

Весь доступ для технического обслуживания гидрофицирован — без ручного домкрачивания, без механических опор. Била, отбойные плиты и весь ротор полностью обнажаются в течение нескольких минут, значительно сокращая время планового технического обслуживания по сравнению с традиционными роторными дробилками с механическим открытием.

Каков принцип работы роторной дробилки CS5X?

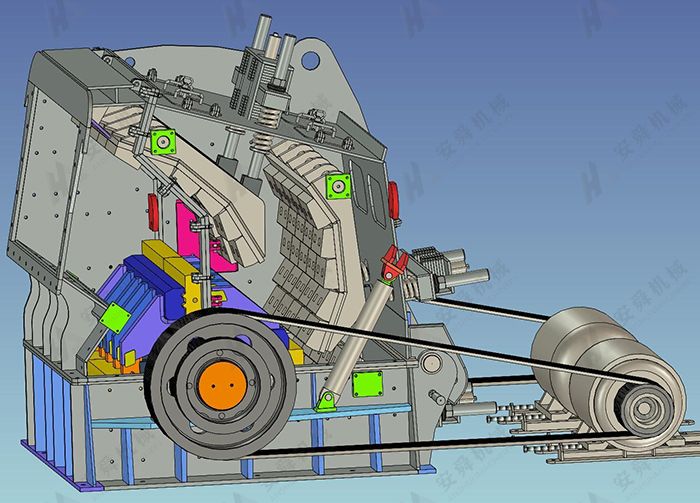

Исходный материал поступает в дробильную камеру и с высокой скоростью ударяется билами, закреплёнными на роторе. Материал отбрасывается на отбойные плиты, отскакивает обратно в зону бил и ударяется повторно — постепенно измельчается от крупного к мелкому внутри камеры, пока не достигнет требуемой крупности и не выйдет через нижнее разгрузочное отверстие. Крупность разгрузки регулируется изменением зазора между отбойными плитами и ротором с помощью полностью гидравлической системы регулировки.

Запросить цену

Примеры проектов

Переработка строительных и демонтажных отходов 200+ т/ч — Европа

Емкость

200+ т/ч

Выход

4–8 / 8–16 / 16–31 / 31 мм+

Узнать больше

Первичное дробление золотой руды под землёй 80 т/ч — Южная Америка

Емкость

80 т/ч

Выход

≤170 мм

Узнать больше

Линия переработки строительных отходов 200 т/ч — Европа

Емкость

200+ т/ч

Выход

4–8 / 8–16 / 16–31 / 31+ мм

Узнать больше

ЧЗВ

Что отличает CS5X от серий роторных дробилок PF и CF?

CS5X — это самая крупноформатная серия, созданная для сверхвысокопроизводительного первичного дробления с принимаемой крупностью питания до 1300 мм и производительностью до 2000 т/ч. Серия PF предназначена для вторичного и третичного дробления предварительно раздробленного материала; серия CF охватывает тяжёлые первичные задачи в умеренном масштабе. CS5X выбирают, когда требования по производительности и крупности питания превышают возможности PF или CF.

Как долго служат била из Cr26 на граните?

На граните (200–260 МПа) била из Cr26 обычно работают 300–600 часов в зависимости от крупности питания и скорости ротора. Каждое било имеет две рабочие поверхности — переворот бил до их полного износа удваивает эффективный срок службы. Мы поддерживаем складской запас оригинальных комплектов бил и з Cr26 для всех моделей CF.

Можно ли регулировать зазор отбойной плиты во время работы?

Да — гидравлическая система регулировки позволяет изменять зазор отбойной плиты под нагрузкой без остановки дробилки, позволяя операторам точно настраивать крупность продукта во время производства. Полная проверка и перенастройка выполняется во время планового технического обслуживания при полностью открытой гидравлической раме.

Предоставляется ли поддержка при вводе в эксплуатацию на месте?

Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
