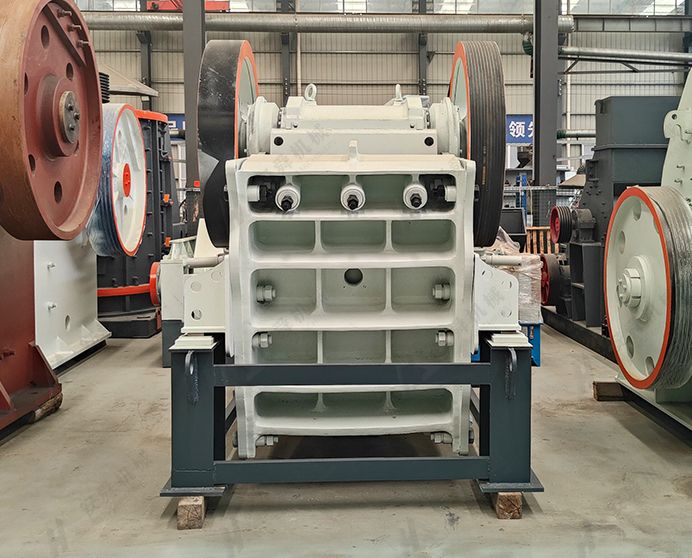

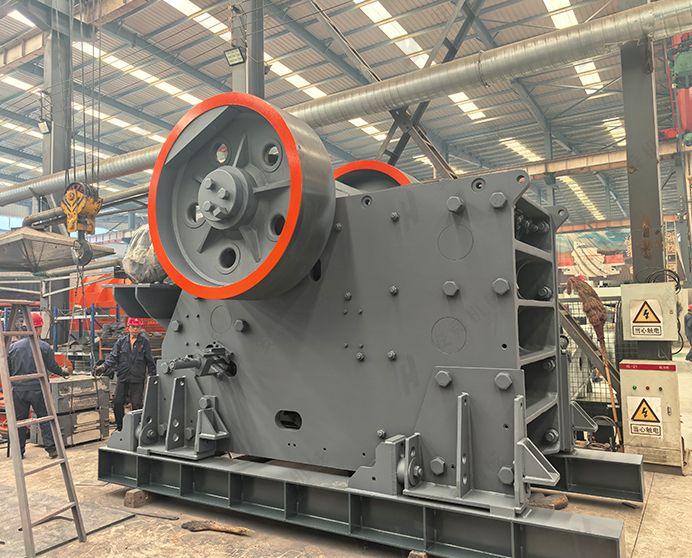

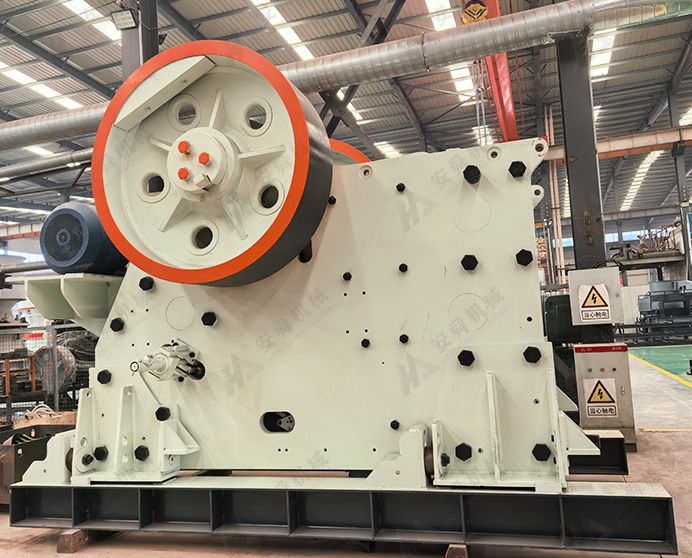

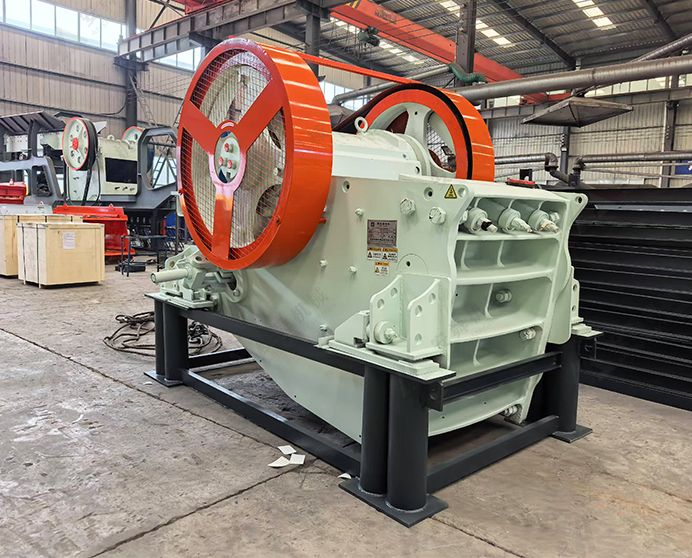

Европейская щёковая дробилка серии 6CX
Модель: Серия 6CX · Первичное дробление · Твердые породы и руда
-
Производительность
80–1100 т/ч
-
Размер загружаемого материала
≤1000 мм
-
Мощность
75–250 кВт
- ISO9001
- CE
- EAC
Мы отвечаем в течение 24 часов.
Обзор продукта
Что такое европейская щёковая дробилка?
Европейская щёковая дробилка 6CX — это тяжёлая первичная дробилка, созданная по инженерным стандартам нового поколения европейского уровня. Оптимизированная геометрия глубокой щёковой камеры и усиленная сварная стальная рама обеспечивают более высокое усилие дробления относительно массы машины по сравнению с обычными щёковыми дробилками PE — принимая более крупное питание, обеспечивая более высокую производительность и генерируя более однородный гранулометрический состав продукта без пропорционального увеличения мощности или занимаемой площади.
Десять стандартных моделей охватывают загрузочные отверстия от 800×510 мм до 1600×1200 мм, обслуживая от станций первичного дробления средних карьеров до высокопроизводительных линий рудничного дробления. 6CX является предпочтительной первичной дробилкой для твёрдого, абразивного, неоднородного исходного материала — гранита, базальта, железной руды и подобных ответственных применений, где прочность машины и износостойкость напрямую определяют эксплуатационные расходы.
Подходящие материалы
Гранит, базальт, кварцит, речная галька, железная руда, медная руда, известняк, шлак, строительные отходы.
Отрасли применения
Разработка твёрдых пород в карьерах, металлодобыча, производство щебня и песка, строительство автомагистралей, железных дорог и гидротехнических сооружений, переработка строительных отходов.
Технические характеристики
|
Модель |
Размер загрузочного отверстия (мм) |
Мощность двигателя (кВт) |
Скорость (об/мин) |
Длина неподвижной щеки (мм) |
Макс. масса для обслуживания (кг) (без маховика и подвижного щёкового узла) |
|
6CX80 |
800×510 |
75 |
350 |
1100 |
2870 |
|
6CX96 |
930×580 |
90 |
300 |
1100 |
3500 |
|
6CX100 |
1000×760 |
90 |
260 |
1600 |
7060 |
|
6CX106 |
1060×700 |
110 |
280 |
1450 |
4020 |
|
6CX110 |
1100×850 |
132 |
230 |
1800 |
9000 |
|
6CX120 |
1200x870 |
160 |
230 |
1900 |
10916 |
|
6CX125 |
1250×950 |
160 |
220 |
2000 |
12960 |
|
6CX140 |
1400×1070 |
200 |
220 |
2100 |
15950 |
|
6CX145 |
1400×1100 |
200 |
220 |
2300 |
18600 |
|
6CX160 |
1600×1200 |
250 |
220 |
2500 |
21380 |
Ключевые особенности и преимущества
-

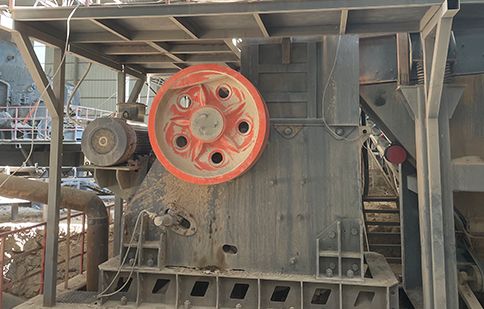

Кованый главный вал из стали 42CrMo
Изготовлен из высокопрочной хромомолибденовой легированной стали, обеспечивающей превосходную ударную вязкость, долговечность и надёжную работу при тяжёлых нагрузках.
-

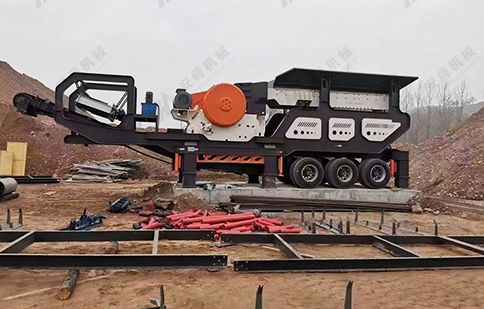

Изнашиваемые части из Mn13Cr2
Дробящие плиты и футеровки изготовлены из легированной стали Mn13Cr2 для повышенной износостойкости, более длительного срока службы и снижения затрат на техническое обслуживание.
-

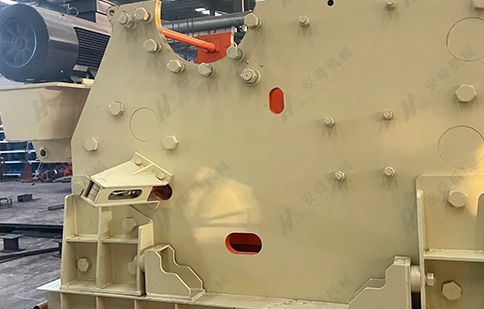

Оптимизированная глубокая дробильная камера
Конструкция глубокой камеры повышает эффективность дробления, увеличивает степень измельчения и обеспечивает более однородный размер продукта на выходе.
-

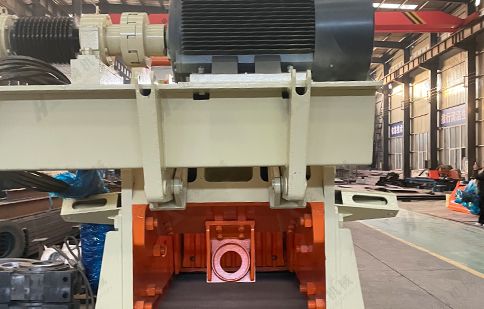

Усиленная стальная рама
Тяжёлая сварная рама обеспечивает более высокую жёсткость, лучшую стабильность и более длительный срок службы компонентов в тяжёлых условиях эксплуатации.
-

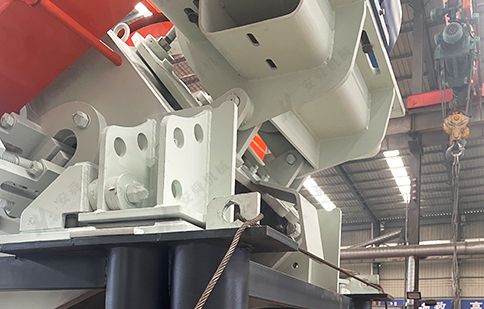

Широкий выбор моделей
Доступны модели мощностью от 75 до 250 кВт для удовлетворения различных требований по крупности питания и производительности.

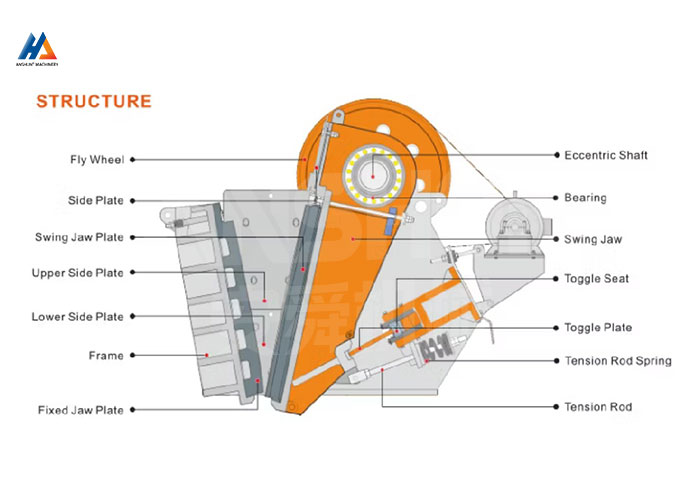

Каков принцип работы европейской щёковой дробилки?
Исходный материал поступает в глубокую дробильную камеру сверху. Неподвижная дробящая плита жёстко закреплена на раме; подвижная щёка приводится эксцентриковым валом по эллиптической траектории — вперёд для сжатия и разрушения материала о неподвижную плиту, назад для освобождения и пропуска раздробленного материала к разгрузочному отверстию. Более крутой угол захвата надёжнее фиксирует питание по сравнению с обычными конструкциями, уменьшая проскальзывание и увеличивая эффективное количество циклов дробления за проход.
Материал, прошедший через разгрузочную щель, выгружается на разгрузочный конвейер; материал, превышающий заданный размер, остаётся в камере для дополнительного дробления. Распорная плита в основании рычага выполняет роль механического предохранителя — разрушаясь при перегрузке до того, как повреждение конструкции достигнет рамы или эксцентрикового вала.
Запросить ценуПримеры проектов
ЧЗВ
Чем 6CX отличается от стандартной щёковой дробилки PE?
6CX использует более глубокую камеру с более крутым углом захвата, более тяжёлый эксцентриковый вал и цельносварную раму из высокопрочной стали. Эти отличия обеспечивают более высокое соотношение усилия дробления к массе, лучший контроль подачи крупных неоднородных кусков и более однородную крупность разгрузки по сравнению с машинами серии PE с эквивалентным загрузочным отверстием — при аналогичном или более низком удельном энергопотреблении на тонну.
Как долго служат дробящие плиты из Mn13Cr2 на граните?
На граните (200–260 МПа) дробящие плиты из Mn13Cr2 обычно работают 400–700 часов до переворота или замены, в зависимости от настройки разгрузочной щели и гранулометрического состава питания. Мы поддерживаем складской запас оригинальных комплектов плит из Mn13Cr2 для всех моделей 6CX и рекомендуем хранить один запасной комплект на площадке.
Какой диапазон разгрузочной щели поддерживает серия 6CX?
Диапазон разгрузочной щели подтверждается при заказе в зависимости от вашего применения. Для ориентира: первичные дробилки 6CX обычно работают с разгрузочной щелью 80–150 мм для грубого первичного дробления перед вторичным конусом и 50–80 мм для тонкого первичного дробления, когда требуется более мелкое питание для вторичного дробления.
Предоставляется ли поддержка при вводе в эксплуатацию на месте?
Удалённая поддержка при вводе в эксплуатацию по видеосвязи предоставляется бесплатно. Выезд инженера на объект доступен в качестве оплачиваемой опции — сроки и стоимость зависят от местоположения. Пожалуйста, обсудите это до покупки.
