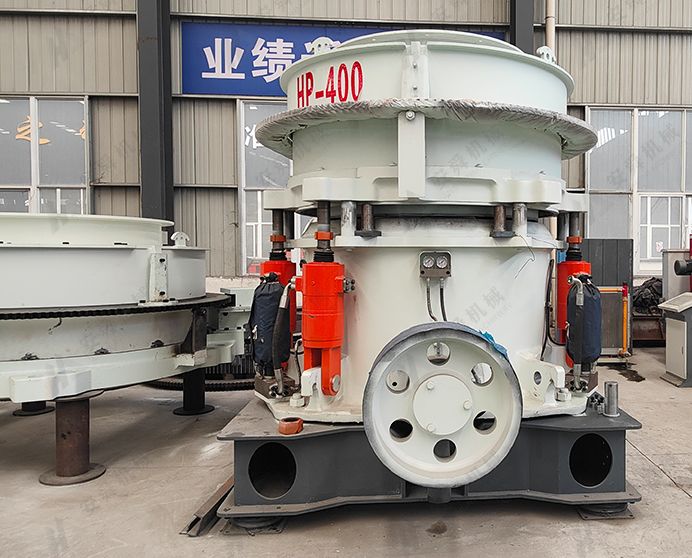

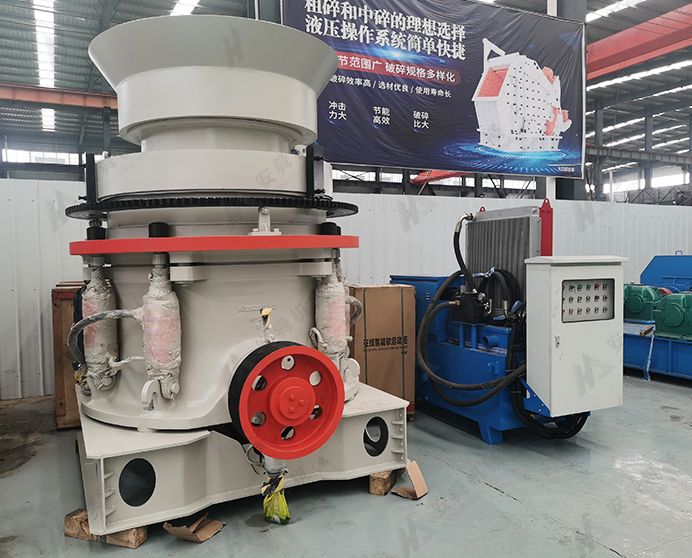

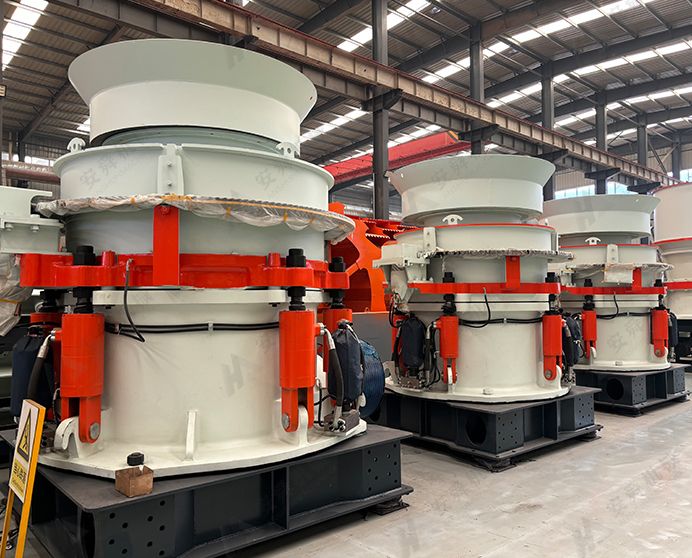

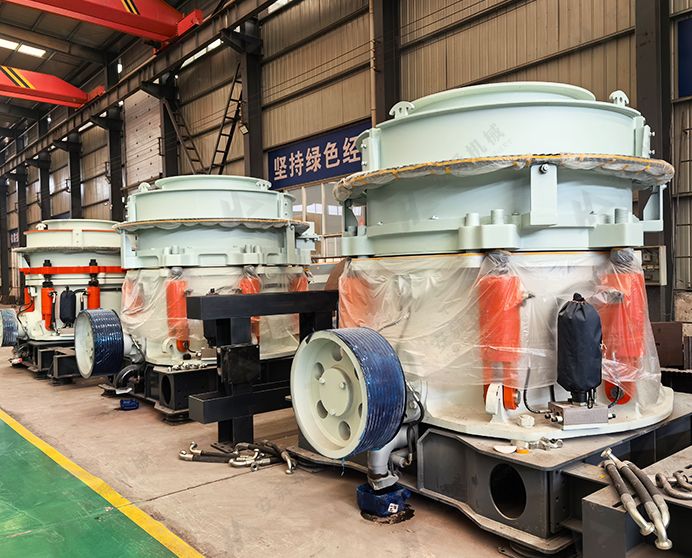

Гидравлическая конусная дробилка HPT
Модель: Серия HPT · Вторичное и третичное дробление · Твёрдые породы и руда
-
Производительность
45–1200 т/ч
-
Размер загружаемого материала
≤352 мм
-
Мощность
90–630 кВт
- ISO9001
- CE
- EAC
Мы отвечаем в течение 24 часов.
Обзор продукта
Что такое многоцилиндровая гидравлическая конусная дробилка HPT?
Многоцилиндровая гидравлическая конусная дробилка HPT — это высокопроизводительная вторичная и третичная дробилка, созданная для твёрдых, абразивных материалов, на которых однобарабанные или пружинные конусные дробилки достигают своих пределов. Несколько гидравлических цилиндров поддерживают главную раму снизу, обеспечивая большее удерживающее усилие и более точный контроль разгрузочной щели, чем однобарабанная конструкция — обеспечивая более узкий гранулометрический состав продукта, более высокую степень измельчения и более стабильную производительность, даже при изменении твёрдости или крупности питания.
Шесть моделей — от HPT100 до HPT800 — охватывают производительность от 45 до 1200 т/ч, каждая доступна в до пяти конфигурациях камеры дробления, от сверхгрубой до сверхтонкой. Этот диапазон делает серию HPT пригодной как для первичного вторичного дробления в крупных горных схемах, так и для тонкого третичного дробления в линиях по производству высококачественного щебня и песка.
Интеллектуальная система управления ПЛК отслеживает ключевые рабочие параметры в режиме реального времени — температуру и давление масла, положение разгрузочной щели и потребляемую мощность — и автоматически регулирует их для защиты машины и поддержания качества продукции без вмешательства оператора.
Подходящие материалы
Гранит, базальт, кварцит, речная галька, железная руда, медная руда, известняк, твёрдые породы с прочностью на сжатие ≤350 МПа.
Отрасли применения
Металлодобыча, разработка твёрдых пород в карьерах, производство щебня и песка, строительство автомагистралей, железных дорог и гидротехнических сооружений, цементная и строительная промышленность.
Технические характеристики
|
Многоцилиндровая гидравлическая конусная дробилка серии HPT — Параметры камеры и питания |
||||||
|
Модель |
Камера |
Открытая сторона питания (мм) |
Закрытая сторона питания (мм) |
Мин. разгрузочное отверстие (мм) |
Производительность (т/ч) |
Макс. установленная мощность (кВт) |
|
HPT100 |
C1(Сверхгрубая) |
175 |
140 |
19 |
450-100 |
90 |
|
C2(Грубая) |
125 |
105 |
13 |
|||
|
M(Средняя) |
100 |
70 |
10 |
|||
|
F1(Тонкая) |
71 |
50 |
9 |
|||
|
F2(Сверхтонкая) |
33 |
20 |
6 |
|||
|
HPT200 |
C2(Грубая) |
235 |
190 |
19 |
65-250 |
160 |
|
M(Средняя) |
171 |
120 |
16 |
|||
|
F1(Тонкая) |
150 |
95 |
13 |
|||
|
F2(Сверхтонкая) |
116 |
70 |
8 |
|||
|
HPT300 |
C1(Сверхгрубая) |
265 |
230 |
25 |
85-440 |
220 |
|
C2(Грубая) |
240 |
210 |
20 |
|||
|
M(Средняя) |
190 |
150 |
15 |
|||
|
F1(Тонкая) |
145 |
105 |
11 |
|||
|
F2(Сверхтонкая) |
120 |
80 |
8 |
|||
|
HPT400 |
C1(Сверхгрубая) |
360 |
290 |
30 |
135-625 |
315 |
|
C2(Грубая) |
310 |
250 |
25 |
|||
|
M(Средняя) |
260 |
196 |
20 |
|||
|
F1(Тонкая) |
182 |
110 |
13 |
|||
|
F2(Сверхтонкая) |
135 |
90 |
10 |
|||
|
HPT500 |
C1(Сверхгрубая) |
370 |
330 |
38 |
200-790 |
400 |
|
C2(Грубая) |
320 |
290 |
28 |
|||
|
M(Средняя) |
245 |
210 |
22 |
|||
|
F1(Тонкая) |
180 |
130 |
13 |
|||
|
F2(Сверхтонкая) |
150 |
95 |
10 |
|||
|
HPT800 |
C1(Сверхгрубая) |
450 |
352 |
38 |
265-1200 |
630 |
|
C2(Грубая) |
373 |
298 |
32 |
|||
|
M(Средняя) |
340 |
275 |
25 |
|||
|
F1(Тонкая) |
280 |
230 |
16 |
|||
|
F2(Сверхтонкая) |
235 |
150 |
10 |
|||
|
Серия HPT — Производительность (т/ч) в зависимости от настройки разгрузочной щели |
||||||||||||
|
Выпуск、|Модель |
6мм |
8мм |
10мм |
13мм |
16мм |
19мм |
22мм |
25мм |
32мм |
38мм |
45мм |
51мм |
|
HPT100 |
45-55 |
50-60 |
55-70 |
60-80 |
70-90 |
75-95 |
80-100 |
90-115 |
100-150 |
|
|
|
|
HPT200 |
|
65-85 |
90-125 |
110-115 |
135-180 |
150-195 |
160-210 |
170-225 |
190-235 |
210-250 |
|
|
|
HPT300 |
|
85-120 |
115-140 |
150-185 |
180-220 |
200-240 |
220-260 |
235-290 |
250-320 |
300-380 |
350-440 |
|
|
HPT400 |
|
|
135-180 |
190-230 |
225-276 |
250-320 |
270-350 |
295-380 |
290-375 |
355-490 |
410-565 |
460-625 |
|
HPT500 |
|
|
200-250 |
230-290 |
280-350 |
320-400 |
345-430 |
370-460 |
405-535 |
445-605 |
510-700 |
580-790 |
|
HPT800 |
|
|
265-340 |
320-425 |
385-510 |
425-540 |
470-605 |
495-740 |
545-800 |
600-945 |
690-1050 |
785-1200 |
★Таблица производительности может использоваться как инструмент для предварительного выбора конусной дробилки HPT. Данные в таблице основаны на насыпной плотности материала 1,6 т/м³ и результатах мгновенного отбора проб; при высоком содержании мелких частиц в питании и в условиях замкнутого цикла производительность оборудования может быть примерно на 15–30% выше, чем при работе в открытом цикле.

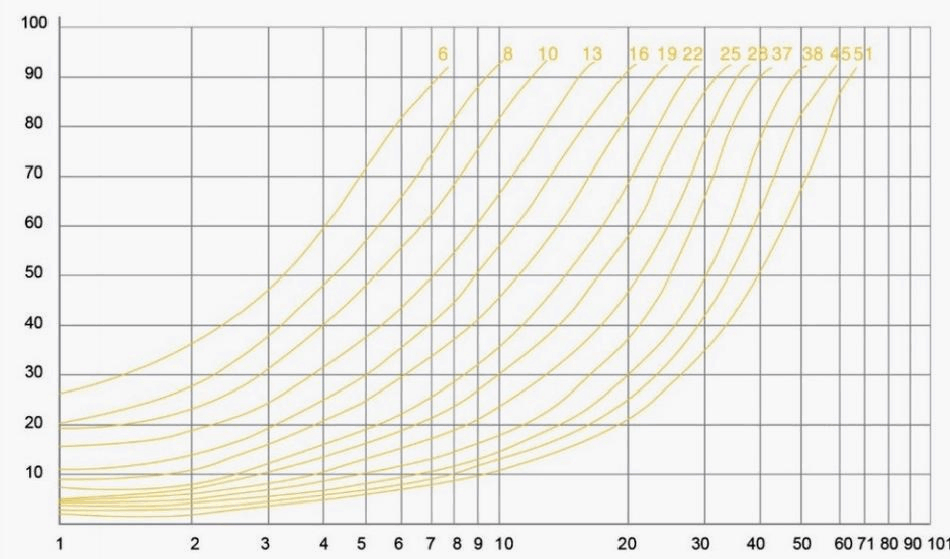

Кривая гранулометрического состава многоцилиндровой гидравлической конусной дробилки HPT
Размер ячейки квадратного сита (мм)
★Крупность частиц и производительность связаны с крупностью питания, типом дробильной камеры, плотностью материала, влажностью, содержанием почвы и глины и т.д.
Ключевые особенности и преимущества
-
Кованый главный вал из стали 42CrMo — прочность, ударная вязкость, глубокая прокаливаемость
Главный вал выкован из хромомолибденовой легированной стали 42CrMo. Ковка обеспечивает плотную, бездефектную зернистую структуру; хромомолибденовое легирование придаёт сочетание высокой прочности, ударной вязкости и прокаливаемости, необходимое для тяжёлых эксцентриковых нагрузок конусного дробления — значительно превосходя обычные углеродистые или низколегированные стали.
-

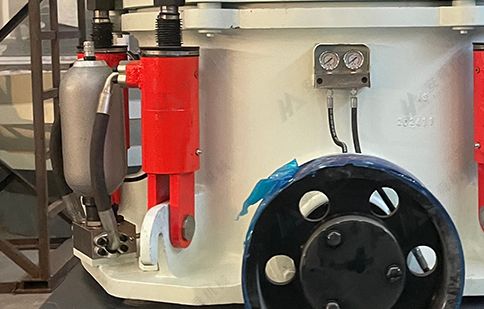

Подшипник эксцентриковой втулки из медного сплава — низкое трение, высокая износостойкость
Эксцентриковая втулка работает на подшипниках из медного сплава, спроектированных для непрерывного высоконагруженного колебательного движения при работе конусной дробилки. Медный сплав обеспечивает превосходную износостойкость и более низкое трение по сравнению с железными альтернативами, продлевая срок службы подшипника и снижая рабочую температуру при длительных высоких нагрузках.
-

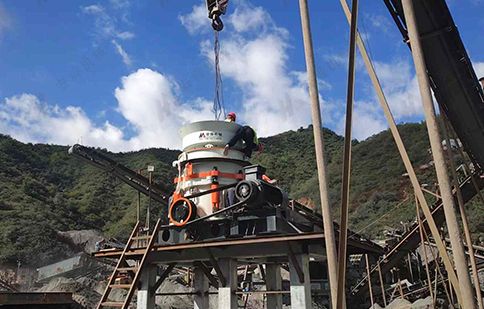

Футеровочные плиты из высокомарганцовистой стали Mn18 — максимальная способность к наклёпу
Футеровка подвижного и неподвижного конуса отлита из высокомарганцовистой стали Mn18. Повышенное содержание марганца (18%) увеличивает стабильность аустенита и максимизирует реакцию наклёпа под воздействием ударной и сжимающей нагрузки — контактная поверхность постепенно упрочняется в процессе эксплуатации, обеспечивая более длительный срок службы футеровки, чем стандартная сталь Mn13, на твёрдом абразивном питании.
-

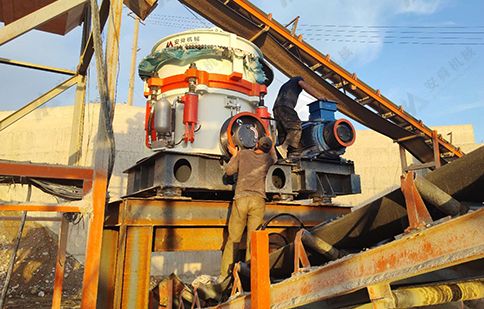

Интеллектуальная система управления ПЛК — автоматическая защита и оптимизация
Система ПЛК отслеживает температуру и давление масла, положение разгрузочной щели и потребляемую мощность двигателя в режиме реального времени. Она автоматически регулирует рабочие параметры для защиты машины от перегрузки, недробимых предметов и отказа смазки — и предупреждает оператора до того, как неисправность перерастёт в поломку. Разгрузочная щель может регулироваться дистанционно без остановки дробилки.
-

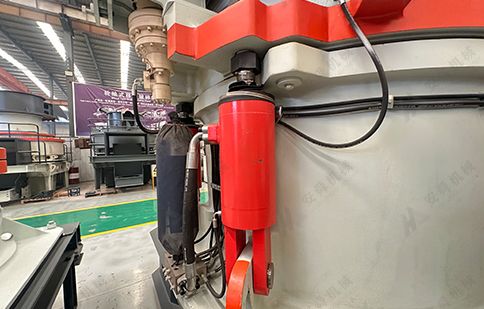

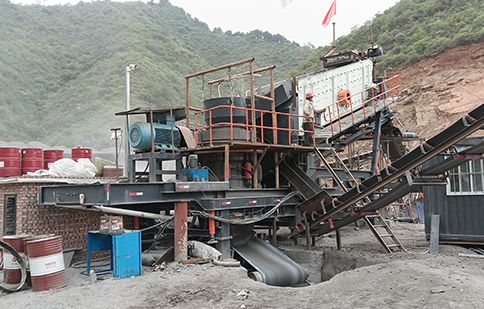

Многоцилиндровая гидравлическая поддержка — точная разгрузочная щель, высокое удерживающее усилие
Несколько гидравлических цилиндров поддерживают главную раму и управляют разгрузочной щелью с большей точностью и удерживающим усилием, чем однобарабанные конструкции. При пиковых нагрузках дробления от твёрдого, неоднородного питания многоцилиндровая система сохраняет постоянную геометрию зазора — обеспечивая более узкий гранулометрический состав продукта и снижая рециркуляцию негабарита на третичную стадию.

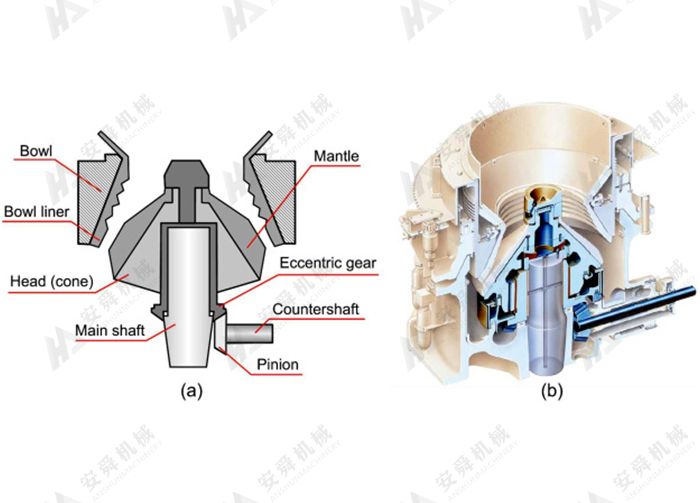

Каков принцип работы многоцилиндровой гидравлической конусной дробилки HPT?
Исходный материал поступает в дробильную камеру между подвижным конусом и неподвижной чашей. Главный вал приводится в эксцентриковое колебательное движение эксцентриковой втулкой — когда подвижный конус движется к неподвижной чаше при каждом ходе, материал сжимается и разрушается; когда подвижный конус отходит, раздробленный материал опускается к разгрузочному отверстию на уровне разгрузочной щели.
Многоцилиндровая гидравлическая система поддерживает постоянное давление разгрузочной щели на протяжении всего цикла дробления. Если в камеру попадает недробимый предмет, гидравлическая система позволяет разгрузочной щели кратковременно открыться, чтобы пропустить предмет, затем автоматически возвращается к заданной щели — защищая машину без вмешательства оператора. ПЛК регистрирует событие и оповещает оператора. Смазка подаётся выделенной замкнутой масляной системой, температура и давление которой непрерывно контролируются ПЛК.
Запросить ценуПримеры проектов
ЧЗВ
Когда следует выбирать многоцилиндровую HPT вместо однобарабанной или пружинной конусной дробилки?
Для твёрдых, абразивных материалов (базальт, кварцит, железная руда) и высокопроизводительных применений большее удерживающее усилие многоцилиндровой HPT и управление от ПЛК обеспечивают более узкий гранулометрический состав продукта и более низкую себестоимость тонны. Для среднетвёрдых материалов при умеренной производительности однобарабанная гидравлическая или пружинная конусная дробилка предлагает достаточную производительность при более низких начальных затратах и более простом обслуживании на месте.
Как регулируется разгрузочная щель на серии HPT?
Разгрузочная щель регулируется через панель управления ПЛК — гидравлическая система поднимает или опускает главный вал в целевое положение зазора без остановки дробилки. Регулировка занимает менее двух минут и регистрируется ПЛК. Также доступна ручная резервная регулировка.
Как часто требуется замена футеровки из Mn18?
Срок службы футеровки зависит от твёрдости материала, настройки разгрузочной щели и производительности. На граните футеровка подвижного конуса из Mn18 обычно работает 400–800 часов до замены. На более мягком известняке срок службы значительно дольше. Рекомендуется еженедельно контролировать износ футеровки и планировать замену в окна планового технического обслуживания, а не эксплуатировать футеровку до отказа.
Может ли HPT работать при отказе одного гидравлического цилиндра?
ПЛК обнаружит падение давления и немедленно отметит неисправность. Машина должна быть остановлена, и неисправный цилиндр обслужен до возобновления производства. Работа с отказавшим цилиндром создаёт риск неравномерного распределения нагрузки на разгрузочную щель, что может ускорить износ футеровки и повредить главную раму. Уплотнения и компоненты гидравлических цилиндров поддерживаются в складском запасе для всех моделей HPT.
