Мобильная щековая дробилка европейского типа
Модель: серия AL-C · Первичное дробление · Твердые породы и руда
-
Производительность
100–395 т/ч
-
Крупность загружаемого материала
≤720 мм
-
Мощность
по выбору
- ISO9001
- CE
- EAC
Мы отвечаем в течение 24 часов.
Обзор продукта
Что такое мобильная щековая дробильная установка европейского типа？

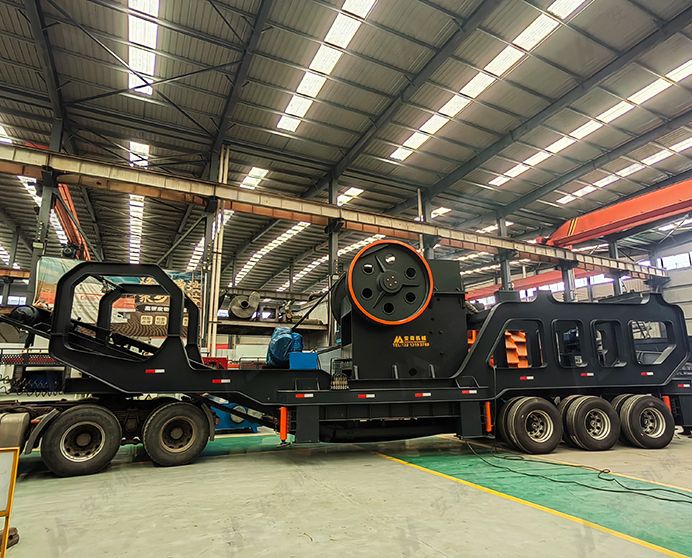

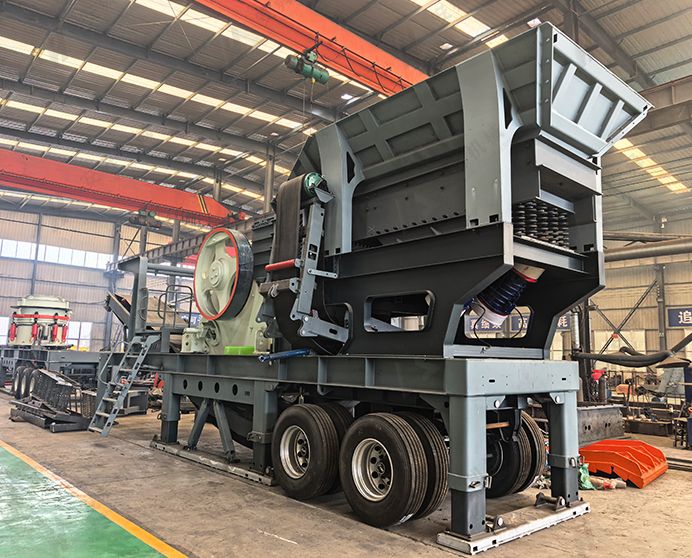

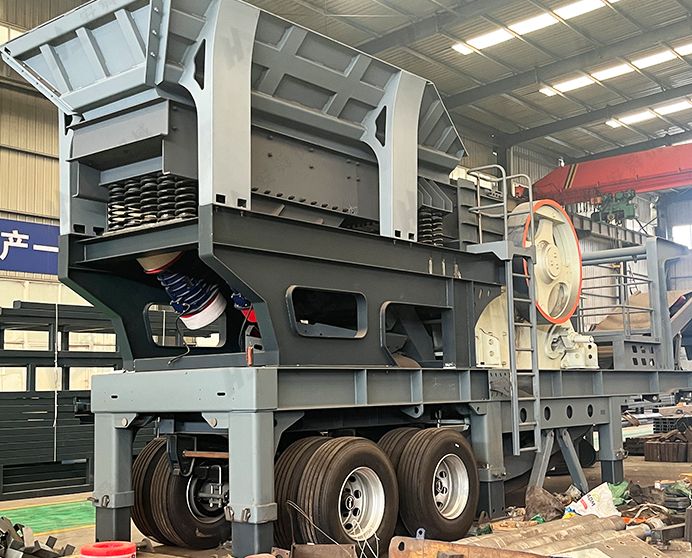

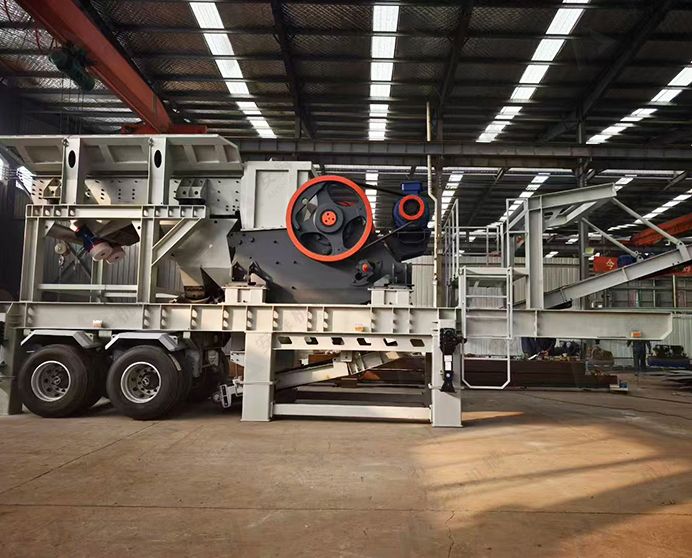

Мобильная щековая дробильная установка европейского типа (модель AL116) объединяет тяжёлый вибрационный питатель, щековую дробилку C116 европейского типа и основной разгрузочный конвейер на едином колёсном шасси — охватывая подачу, первичное дробление и транспортировку продукта без вспомогательного оборудования. Шасси буксируется стандартным седельным тягачом и не требует капитальных фундаментов, что сокращает подготовку площадки до нескольких часов.
В основе установки — щековая дробилка C116 европейского типа, разработанная для высокого усилия дробления, жёсткости конструкции и стабильного выхода. Оптимизированная геометрия камеры дробления обеспечивает эффективное измельчение широкого спектра твёрдых и абразивных материалов, что делает эту установку предпочтительным выбором для первой стадии дробления в карьерах, горнодобывающей промышленности и переработке отходов, где требуются как высокая производительность, так и надёжность.

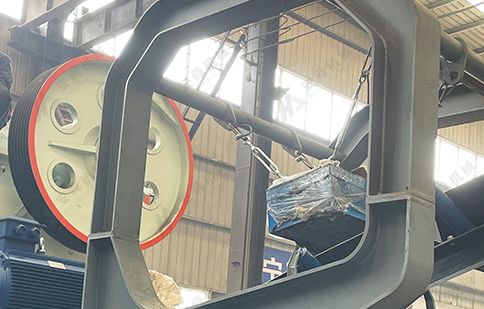

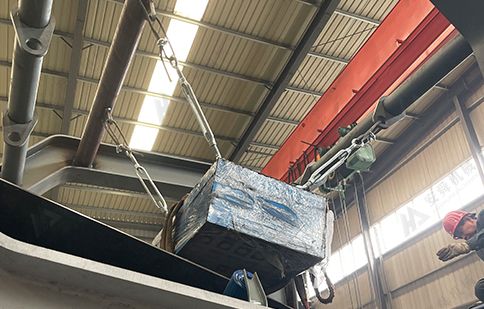

Встроенный магнитный сепаратор автоматически извлекает чёрные металлы из продукта на конвейере — это необходимо при переработке бетона и строительных отходов. Боковой разгрузочный конвейер служит для складирования или передачи материала на следующую стадию.
Применяемые материалы
Гранит, базальт, известняк, речная галька, бетонный лом, строительные и демонтажные отходы, материал дорожной фрезеровки.
Отрасли применения
Карьерная добыча и производство заполнителей, добыча твёрдых пород, дорожное, железнодорожное и гидротехническое строительство, переработка вторичных заполнителей.
Технические характеристики
|
Модель |
AL116 |
|
Вибрационный питатель |
|
|
Модель |
ZSW1149 |
|
Мощность (кВт) |
3.7*2 |
|
Щековая дробилка европейского типа |
|
|
Модель |
C116 |
|
Макс. крупность питания (мм) |
132 |
|
Производительность (т/ч) |
700 |
|
Мощность (кВт) |
190-625 |
|
Основной ленточный конвейер |
|
|
Модель |
B1000×8,7 м |
|
Мощность (кВт) |
11 |
|
Боковой разгрузочный конвейер |
|
|
Модель |
B650×3,5 м |
|
Мощность (кВт) |
3 |
|
Магнитный сепаратор |
|
|
Модель |
RCYD-10 |
|
Количество осей |
2 |
Ключевые особенности и преимущества
-
Высокая производительность дробления
Конструкция щековой дробилки европейского типа обеспечивает высокую степень дробления и большую производительность.
-
Оптимизированная камера дробления
Глубокая камера обеспечивает больший размер загружаемого материала и повышенную пропускную способность.
-

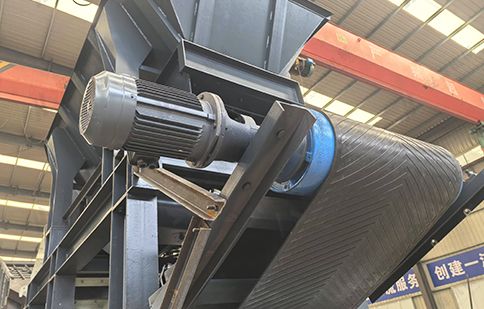

Гибкая мобильность
Колёсное шасси обеспечивает удобную транспортировку по дорогам общего пользования и быструю передислокацию между объектами.
-
Быстрый монтаж
Интегрированная мобильная конструкция сокращает объём монтажных работ и позволяет быстро начать производство.
-
Стабильная и долговечная конструкция

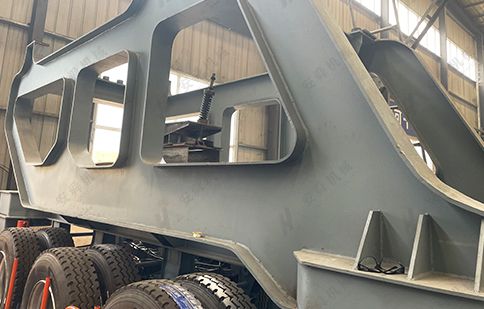

Изготовлена из высокопрочной стали Q355, обеспечивающей отличную ударную стойкость и увеличенный срок службы.
Каков принцип работы мобильной щековой дробильной установки европейского типа？
Исходный материал загружается в вибрационный питатель ZSW1149 экскаватором или самосвалом. Питатель подаёт регулируемый равномерный поток материала в приёмное отверстие дробилки C116 и предварительно отсеивает мелкие фракции через колосниковую решётку — защищая дробящие плиты от воздействия мелких частиц и поддерживая номинальную пропускную способность.
Внутри C116 неподвижная и подвижная щеки работают совместно: эксцентриковый вал приводит подвижную щеку в движение вперёд, сжимая материал между подвижной и неподвижной щеками до разрушения. Материал проходит через разгрузочную щель и поступает на основной ленточный конвейер B1000. При движении материала по конвейеру магнитный сепаратор RCYD-10 автоматически извлекает чёрные металлы и отводит их из потока продукта.
Готовый продукт может направляться на складирование через основной конвейер или переключаться на боковой разгрузочный конвейер B650 для прямой подачи на вторичную дробилку или в отдельный штабель. Крупность продукта регулируется изменением CSS (закрытой стороны) дробилки — доступна гидравлическая система регулировки для быстрой и безынструментальной настройки зазора.
Запросить ценуПримеры проектов
ЧЗВ
В чём разница между щековой дробилкой европейского типа и стандартной щековой дробилкой？
Щековые дробилки европейского типа (C-серия) отличаются более глубокой камерой дробления, большим эксцентриковым ходом и более жёсткой сварной стальной рамой по сравнению с традиционными дробилками PE-серии. Это увеличивает усилие дробления за ход, снижает непроизводительный износ и обеспечивает более высокую пропускную способность при одинаковой ширине загрузочного отверстия — особенно актуально для твёрдых материалов, таких как гранит и базальт.
Может ли AL116 работать как автономная установка или требует вторичной дробилки？
AL116 может работать автономно, когда целевой продукт — крупный заполнитель (0–100 мм и крупнее). Для применений, требующих более тонкого продукта — железнодорожный балласт, искусственный песок или узкофракционный щебень — необходима вторичная конусная дробилка и грохот. Боковой разгрузочный конвейер установки предназначен для прямой подачи на вторичную установку.
Как быстро можно отрегулировать зазор (CSS) для изменения крупности продукта？
Регулировка CSS на C116 осуществляется клиновым механизмом в задней части дробилки. С опциональной гидравлической системой регулировка занимает менее 10 минут и не требует ручной установки прокладок. Стандартная клиновая регулировка занимает 20–30 минут. Оба метода не требуют использования инструментов для оператора.
Каков ожидаемый срок службы дробящих плит на граните？
На граните с типичной твёрдостью (200–250 МПа) срок службы марганцовистых плит составляет обычно 200–500 моточасов в зависимости от гранулометрического состава питания и настройки CSS. Более тонкая настройка CSS и нерегулярный, угловатый материал ускоряют износ. Мы поставляем оригинальные марганцовистые плиты для всех моделей C-серии и рекомендуем держать один запасной комплект на площадке.
Предоставляется ли поддержка по пусконаладке на месте？
Бесплатное удалённое руководство по пусконаладке по видеосвязи входит в комплект поставки каждой установки. Выезд инженера на объект доступен как дополнительная платная услуга — сроки и стоимость зависят от вашего местоположения. Пожалуйста, обсудите это перед покупкой, если поддержка на месте является обязательным условием.
